Pixie 2 QRP adó-vevő


Érdekes és jól működő kis adóvevő.
Működése: Adáskor a P1 és P2 zárva van akkor a T1-gyel felépített oszcillátor jele a T2-vel felépített erősítőn át a C6,C7,L2-vel felépített antennaszűrőre jut. Onnan meg az antennára. Vételkor az antennaszűrőn át a T2 kollektorára jut a jel. Aztán a T2 emmiterén megjelenik a vett jel és az oszcillátor frekvenciájának különbsége, ami aztán a C4-en át a földbe jut. Így a hangfrekvenciás jel megjelenik a C5 lábán amit aztán az LM386-tal felépített HF erősítő felerősít. Tehát a T2 egyszer vevő másszor adó.

Természetesen más frekvenciájú kavicsot is lehet beletenni, de akkor az antennaszűrőt is át kell méretezni! (f=1/[2pi * gyökLC] (mértegys. L=H C=F))

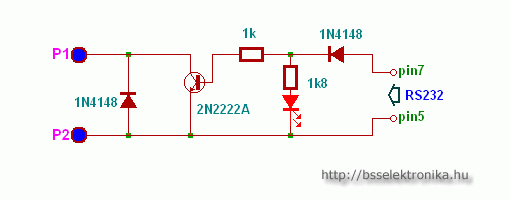

Pixie 2 adó-vevő és a PTT port

Összedobva

PTT kábel

Az után építéshez sok sikert!
Nézettség:

Szint:


Szavazat:

Készült:
2007. október 09. 12:02

Vélemény:
31

Szavazat:
24

Mai látogató:
79

Utolsó látogatás:
Ma 06:16:57

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,8
24
  10  ★★★★★
  6  ★★★★
  3  ★★★
  2  ★★
  3  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok, Megépítettem ezt a kapcsolást viszont egy apró változtatással ami szándékos volt, mert nem volt a boltba 3-mas. 3MHz kristály helyett 17MHz-est tettem bele, egy 560 ohm-os előtét ellenállással, és régi rádióval sikerült befognom KHz tartományban. Most akkor jól csináltam valamit, vagy puszta véletlen, hogy sikerült? Ezzel a dologgal, mennyire tettem rosszat?

tamas9731(@)-zárójel nem kell-gmail.com   2020. január 28. 11:59:28

Én is megépítettem a kapcsolást. Szerintem a legtöbbeteknél a tranzisztorok okozzák a nehézséget. Pedig a helyettesítőiket a legegyszerűbb beszerezni. Itt van hogy melyiket melyikkel helyettesítettem: 2n2219A-2n2222, BFW16A-BFW93.Sok sikert

netcat2004(@)-zárójel nem kell-gmail.com   2019. július 06. 12:58:13

A P1-2-3 a rádió "kimenetei". A P1-2 a morze billenytűé a P3 pedig az antennáé. A kisebb kapcsolással pedig rá lehet kötni számítógépre a P1-2-n keresztül. Az úgy néz ki, hogy a számítógépről tudod vezérelni. Beütsz egy programba egy szöveget és az automatikusan lefordítja morzére és kisugározza. Így megy ez a vételnél is.Sok sikert mindenkinek!

dandiaf95(@)-zárójel nem kell-gmail.com   2019. július 04. 12:43:19

Tudom, nem fogok rá választ kapni de azért megkérdezek egyet s mást:-Ennek kb mekkora a hatótávja?-Ez engedélyköteles?-electret mikrofont lehet csatlakoztatni a p1-en és p2-n?

dandiaf95(@)-zárójel nem kell-gmail.com   2019. július 04. 12:32:10

Mekkora egy ilyennek a hatótávja???

Martin99   2014. december 16. 11:09:08

Erre hogyan tudok elektret mikrofont kötni?

Peentekk13   2014. augusztus 17. 20:30:49

Ez mire jó ? erre kell engedély?

Dávid   2012. október 01. 17:12:52

Ezt ha bekapcsolom azonnal megy?

toto   2012. február 08. 15:07:40

NAGYON ZSÍR KAPCSOLÁS

Istyu(@)-zárójel nem kell-citrommail.hu   2011. július 29. 09:40:28

Egyébként mi lenne a P1,P2,P3

pbeni(@)-zárójel nem kell-dunaweb.hu   2008. június 25. 13:53:13
