Hangfrekvenciás analóg kapcsoló

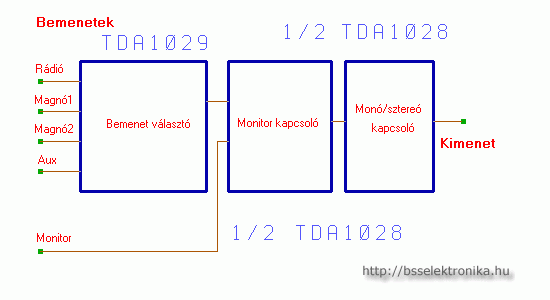

A kapcsolás blokkvázlata:

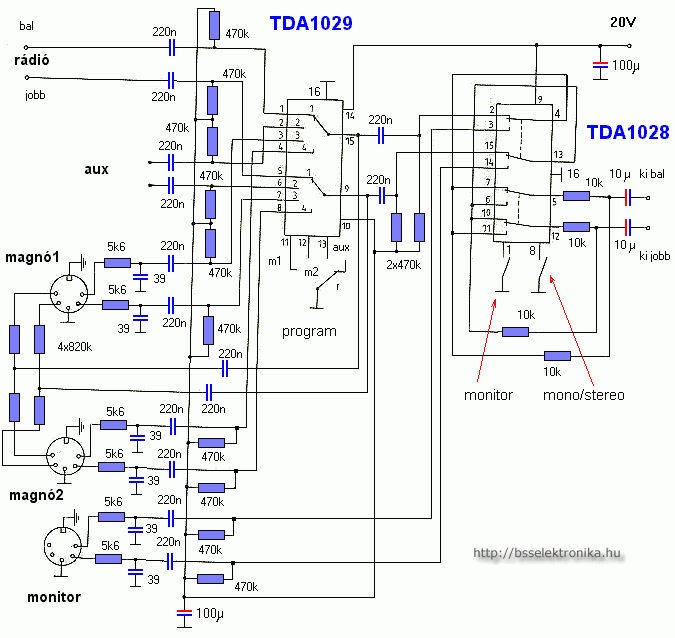

Hangfrekvenciás analóg kapcsoló TDA1028, és TDA1029 IC felhasználásával.

A tulajdonképpeni kapcsolás néhány ellenállás és kondenzátoron kívül nem is tartalmaz több alkatrészt, mint a blokkvázlaton. A kapcsolás kiválóan alkalmas arra, hogy távirányíthatóvá tegyük az erősítő bemenet választó és monó/sztereó kapcsoló részét:

A kapcsolás 2,3 és 4 pontokkal jelölt bemenetét kell kapcsolni az infra vevő bemeneti váltó kapcsoló egységére, a kimeneti pontokat (a tranzisztorok kollektorait) pedig a TDA 1029 IC azonos kapcsoló pontjaira (11, 12, 13 láb) így mindig csak az egyik tranzisztor fog a három közül vezetni, vagy egyik sem (ekkor a rádió bemenet lesz az aktív) ezáltal elérhető, hogy mindig csak egy bemenetet kapcsol az ezután következő hangerő/hangszínszabályzó (célszerűen feszültségvezérelt kapcsolás, a távirányíthatóság miatt) és az erősítő bemenetére.

A monó/sztereó és a monitor kapcsoló távirányítása hasonló, két tranzisztorból álló kapcsolással valósítható meg, erre a célra a távirányító vevőegység be/ki tipusú dekódoló áramköre a megfelelő, a tranzisztorok kollektora pedig a TDA1028 IC 1 és 8 lábára kötendő.
