Ni-Mh akkumulátor töltő

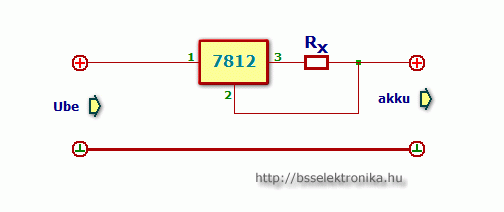

Állandó áramú töltő Ni-Cd, és Ni-Mh akkumulátorokhoz. A stabilizátort hűteni kell. Az akkumulátor töltése kb 10 órán át tart.

Az ellenállás kiszámítása: Rx = stabilizátor feszültség/töltőáram
Ellenállás teljesítménye: P = Ux * töltőáram
Bemenő feszültség: Ube = stabilizátor feszültsége + akku feszültsége + 3V

Több (egyforma) cella sorosan köthető töltéskor.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2005. július 07. 20:43

  Alkatrész dokumentációk

7805, 7812

  Statisztika

Vélemény:
10

Szavazat:
14

Mai látogató:
9

Utolsó látogatás:
Ma 10:53:29

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,5
14
  3  ★★★★★
  4  ★★★★
  5  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Leírások2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szeretnek tolteni 2.4V-os akkumulatort ni-mh.140 mA-os toltoarammal.Megkerek valakit mondja meg az ellenalas erteket es a bemeno feszultseg mennyi kell legyen.Meg van egy kerdesem,lehet-e ugy megepitenni hogy miutan a toltesnek vege automatikuson kikapcsolyon.Elore is koszonom.

dobanandras   2015. szeptember 23. 10:01:20

Ez a kapcsolás eszméletlenül bonyolult, van valakinek egy panelterve?Próbáltam megtervezni, de nem sikerült

Tommy   2015. május 14. 09:40:57

Szép estét mindenkinek :))Azt szeretném megkérdezni, hogy 1db 2500mAh 1,2V-os illetve 200mAh 9V-os akkumlátorhoz milyen értékű ellenállás kell? Szeretném megérteni, hogyan is működik, szóval ha valaki el tudja magyarázni úgy mint egy lajkusnak, annak nagyon örülnék :) :) Köszönöm szépen ! :)

Rota   2013. november 29. 22:07:36

A kérdésem, az lenne, hogy ha 6 db AA-s akkucellát szeretnék tölteni egyszerre (RC modellhez), akkor milyen módosítás kellene a kapcsolásban. (elvileg a feltöltött csellák: 6*1,41=8,46V)a 7812-es helyett egy 7809 jó lesz, vagy kell a 7812 és csökkenteni kell valahogy a kimenő feszt.Az RX számításánál gondolom az akkupak feszültségével kell kalkulálni?Ha az 1300mAh aksikat töltöm, akkoraz Rx=8,46/0,13=65ohm megfelelő?

xizor01(@)-zárójel nem kell-gmail.com   2012. október 02. 09:37:13

Sziasztok!Egy 14.4 Voltos Ni-CD akkuhoz mekkora stabIC kell?15Voltos vajon elég? Akkor a bemenö fesz ugye 15+3+14.4 volt,ha jol számolom. Töltöáramnak kb 130mA kellene.(1.3Ah akku,furogéphez)Kérlek javitsatok ki ha tévednék.

Snakesix   2012. június 03. 10:28:47

Bocs, de most itt a "stabilizátor feszültsége" kifejezés a stabilizátoron eső minimális drop-ot jelenti, vagy azt a feszültséget, amin a stabilizátor stabilizál (7805 esetén 5V, stb...., vagy drop, ami 1.1volt szokott lenni). Köszi a választ előre is!

robotech(@)-zárójel nem kell-citromail.hu   2011. május 02. 13:13:50

Elnézést ezért a kis utóiratért. De érdemes volna a jelöléseket kissé pontosabbá, ezaktabbá tenni. Persze aki ért a témához annak nem okoz gondot, mert az úgy is kitalálja. Mire gondolok? Pl.:DC be - Ube / P=Uxl / Rx-Rx1, feszültségek jelölése, stb. Véleményem azért nem változott!

turani.attila(@)-zárójel nem kell-pr.hu   2011. január 14. 19:00:06

Ügyes, egyszerű kapcsolás. Egyszerűségben a nagyszerűség! Gratulálok. Tudom, hogy világgazdasági válság van, -talán már lábalunk kifele-, és én se vagyok egy tékozló fiú, de én a bemenetre nem sajnálnék egy nyitóirányba bekötött 1N 4001-et, (Grétzről nem is beszélve). Legyen a kapcsolás "Bolond Biztos". És itt senkit nem akarok előre is fikázni, saját tapasztalataimból beszélek.

turani.attila(@)-zárójel nem kell-pr.hu   2011. január 14. 18:38:57

Azért van a GND a kimenetre kötve, mert így működik áramgenerátoros üzemben. Amit te mondasz az feszültséggenerátoros üzem.

a(@)-zárójel nem kell-citromail.hu   2010. június 18. 11:02:37

Ube elég, ha Uxx+3V, mert annyi kell, hogy a 78XX IC működjön.A GND-t meg nemtudom, hogy miért a + kimenetre kötötte az áramkör tervezője, Én lekötném a negatív ágra, és olyan IC-t válaszatnék, amekkora az akku fesze. töltőram meg ugye az akku kapacitása/10 óra.

emese   2010. április 23. 12:37:29
