Vezérlő áramkörök

Digitális motorvezérlés

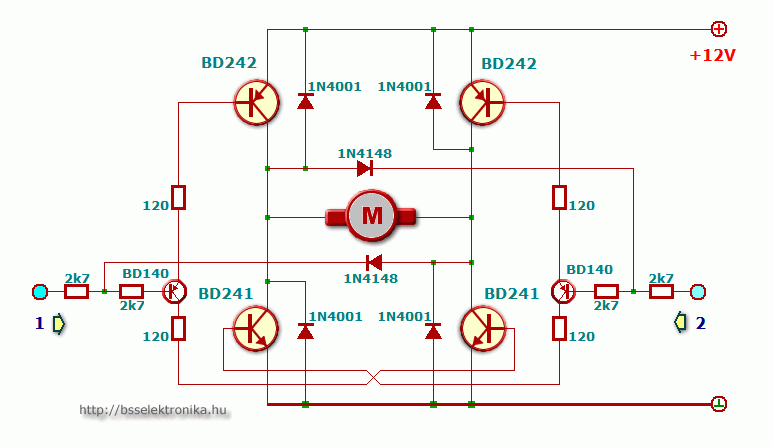

A kapcsolás segítségével a 12V-os egyenáramú motor be- és kikapcsolt állapotát, valamint bekapcsolt állapotban a forgás irányát tudjuk vezérelni. Ha mindkét bemenet alacsony szinten van, akkor a motor nem kap tápot, emiatt áll. Ha valamelyik bemenetre magas szint kerül, akkor annak az iránynak megfelelően el kezd forogni. A kapcsolás védve van a hibás vezérléstől (mindkét bemeneten magas szint), ebben az esetben a motor szintén áll, a kapcsoló tranzisztorok pedig NEM füstölnek el. \
