Labortáp PC-be

A kapcsolás azoknak hasznos, akiknek a elektronikai műhelye szerény méretű, de PC-t is használnak a kapcsolásaik elkészítésénél.
(pl a BSSelektronika oldalát nézik közben )

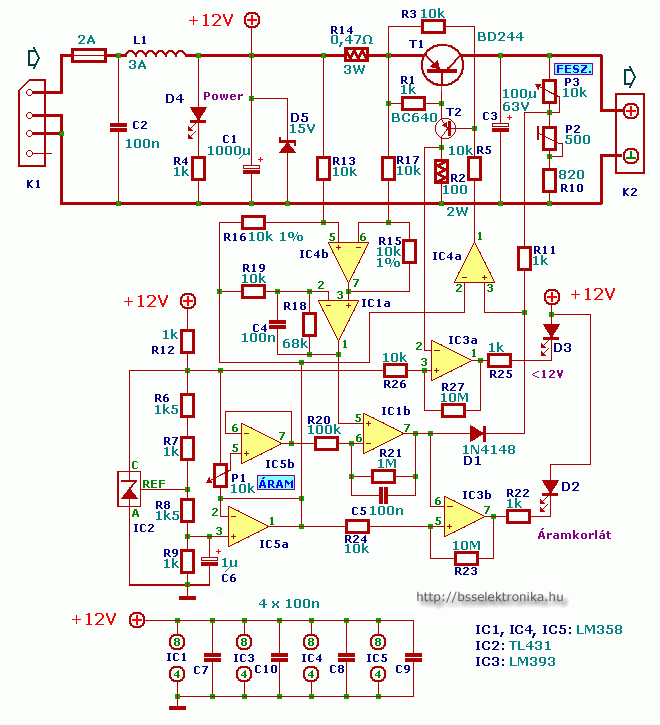

A tápegység a bemenő feszültséget a PC rendes tápegységének +12V-os ága szolgáltatja. A kapcsolással állítható az áramkorlát, és a kimenő feszültség 0...12V között szabályozható.

  Nyomtatott áramkör

nyomtatott áramkör  Bejelentkezés után működő funkció!

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2008. február 11. 10:00

  Alkatrész dokumentációk

1N4148, BC640, BD244, LM358, LM393, TL431

  Statisztika

Vélemény:
13

Szavazat:
16

Mai látogató:
2

Utolsó látogatás:
2025. május 22. 01:30:29

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,9
16
  7  ★★★★★
  4  ★★★★
  3  ★★★
  1  ★★
  1  ★

Legújabb írás

Leírások2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Az L1 adatai (szerintem) a rajz alapján kb 6mm-es 7 menetes tekercs 2mm-es huzalból

ARCT Elektrik   2011. október 18. 08:45:28

Overvoice! A PC lead +5v-ot kb 25A-t, -5v-ot, 0,5A-t, +12v-ot kb 15A-t, -12v-ot, kb 0,8A és 3,3v-ot, kb 30A-tAz összes ér, ami egy színű, az párhuzamosan van kötveAddig jó, hogy fesz-t korlátozol, de hasznos dolog, hogy áramot is tudj korlátozniTotti! Amint látod, az összes anódja a +12v-ra megy, tehát arra kell kötnöd. Azért nem a nyákra van tervezve, mert kábelen van elvezetve, és az előlap furatába van behelyezve a led

Cuii   2011. január 10. 11:25:01

Amugy teccik az 5let, lehet csinálok vmi hasonlót, de akkor komolyabb kellene, mondjuk olyan amin 7 szegmenses kijelzövel ki van irva az adott fesz. érték. De tényleg ezt a 12V ot soványnak tartom. mondjuk szétnézek még a gépemben mert van olyan csatlakozó a tápomon amit nem is használok, hátha \"bikásabb\" :)

overvoice(@)-zárójel nem kell-c2.hu   2008. október 23. 10:16:42

Kicsit nem értem:S a számitogép táprol nem stabilizált 12 V és 5V jön le? -mert akkor csak simán elég lenne egy LM 317 es stab IC vel állitania feszt,( 4 db alkatrész!!! slussz passz!) power ledet meg oda kötök ahova nem akarok:) na jó a táprol kijövő vezetékre.JA! és ez most csak 12V, és sokszor több kellene, még egy egyszerű kis végfoknak is. mondjuk más tápvezetékröl lelehetne csapolni nagyobbat, csak akkor terheléskor lehet kevesebb menne az alaplapra:S az meg már nem biztos h. egészséges:S

overvoice(@)-zárójel nem kell-c2.hu   2008. október 23. 10:12:38

sziasztoklehet hogy csak én vagyok a hülye de a nyákterven D2 messze van a helyétől(az előlaptól) illetve a a Power led az nem látszik a képen..jahh és valójában akkor hogy kell bekötni a ledeket mert ott csak egy forrpont van..a többit a gndre kössem?

totti91(@)-zárójel nem kell-freemail.hu   2008. július 12. 11:39:59

én egy közönséges folytót raktam oda

Pap Gábor, mcganyer(@)-zárójel nem kell-vipmail.hu   2008. február 17. 22:09:59

L1 adatok????

shit   2008. február 17. 19:37:02

bizonyára "ürülék" kollégánk nem vette észre a feliratot a kondik fölött (4x 100n)...

webmozi(@)-zárójel nem kell-fw.hu   2008. február 17. 17:46:31

OFF mindenki ugyhívja magát ahogy teccik neki... egyébként meg a shit az segget jelent nem szart XDnem OFF: klassz kis rajz jol is működik! (mácsak egy müszer hiányzik az elejéröl és kész)

Pap Gábor, mcganyer(@)-zárójel nem kell-vipmail.hu   2008. február 17. 17:45:09

hm ötletes

hjr   2008. február 14. 14:33:16
