Delux féklámpa

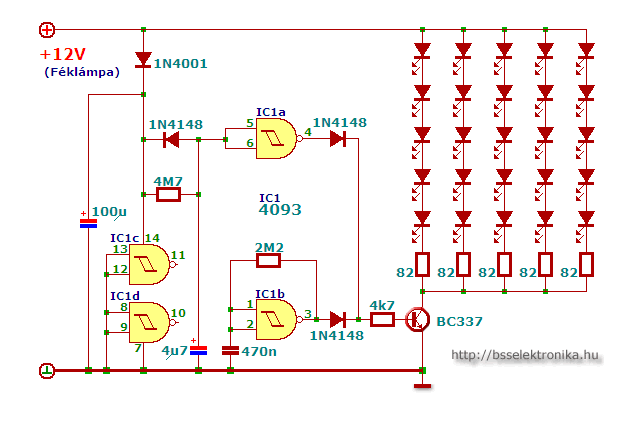

Különleges kivitelű féklámpa kapcsolási rajza látható. Amikor megkapja a tápfeszültséget, először normál módban világít (fékpedál megnyomásakor) majd egy idő múlva villogni kezdenek a LED-ek. Ez jobban felkelti a figyelmet, mintha csak egyszerűen elkezdenének világítani. A fordított változat (először villog, azután világít) ide kattintva látható.
A világítás ideje attól függ, hogy a 4,7 megaohmos ellenálláson keresztül mennyi ideig töltődik fel a 4,7 mikrós kondi. Miután a kondenzátor feszültsége elérte a küszöbszintet, a IC1a NAND kapuból álló schmidt trigger állapotot vált, és a kimenetén lévő L szint biztosítja azt, hogy a vezérlést átvegye az IC1b astabil multivibrátor.
A villogásokért az IC1b astabil multivibrátor módban dolgozó áramkör felelős, ennek a frekvenciáját pedig a 2,2 megás ellenállás és a 470 nF kondenzátor együttesen határozza meg.
Az áramkör forgalomban részt vevő járművön való alkalmazásánál figyelembe kell venni a KRESZ előírásait!
A világítás ideje attól függ, hogy a 4,7 megaohmos ellenálláson keresztül mennyi ideig töltődik fel a 4,7 mikrós kondi. Miután a kondenzátor feszültsége elérte a küszöbszintet, a IC1a NAND kapuból álló schmidt trigger állapotot vált, és a kimenetén lévő L szint biztosítja azt, hogy a vezérlést átvegye az IC1b astabil multivibrátor.
A villogásokért az IC1b astabil multivibrátor módban dolgozó áramkör felelős, ennek a frekvenciáját pedig a 2,2 megás ellenállás és a 470 nF kondenzátor együttesen határozza meg.
Az áramkör forgalomban részt vevő járművön való alkalmazásánál figyelembe kell venni a KRESZ előírásait!
