Delux féklámpa 2.

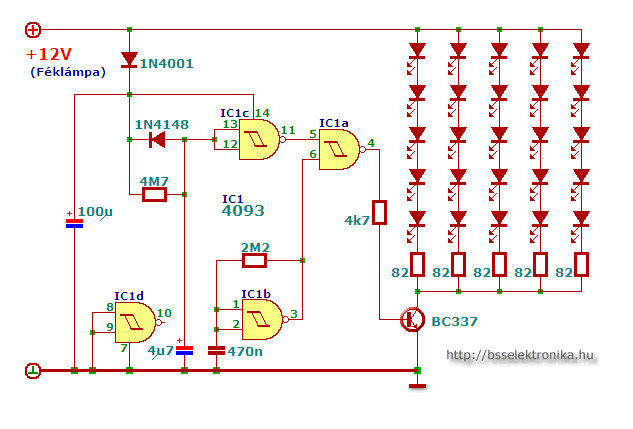

Különleges kivitelű féklámpa kapcsolási rajza látható. A másik hasonló kapcsolás módosított változata. Amikor megkapja a tápfeszültséget, (fékpedál megnyomásakor) egy párszor villannak a LED-ek mielőtt normál módban folyamatosan világítanának. Ez jobban felkelti a figyelmet, mintha csak egyszerűen elkezdenének világítani.

A villogtatás ideje attól függ, hogy a 4,7 megaohmos ellenálláson keresztül mennyi ideig töltődik fel a 4,7 mikrós kondi. A villogásokért az IC1b astabil multivibrátor módban dolgozó NAND kapu felelős, ennek a frekvenciáját pedig a 2,2 megás ellenállás és a 470 nF kondenzátor együttesen határozza meg. Amíg a 4,7 mikrós kondi fel nem töltődik, addig az IC1c NAND kapu kimenetén H szint van, így az astabil jele változtatja az IC1a kimeneti állapotát, ez pedig villogtatja a LED-eket.

Miután a kondenzátor feszültsége elérte a küszöbszintet, az IC1c NAND kapu kimenete L szintre vált, emiatt az IC1a NAND kapu kimenete H lesz függetlenül a másik bemenet (astabil multivibrátorról jövő) állapotától, így a LED-ek folyamatosan világítani fognak.

Az áramkör forgalomban részt vevő járművön való alkalmazásánál figyelembe kell venni a KRESZ előírásait!
Nézettség:

Szint:


Szavazat:

Készült:
2014. január 06. 09:08

Vélemény:
7

Szavazat:
5

Mai látogató:
7

Utolsó látogatás:
2017. szeptember 20. 20:36:48

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,0
5
  3  ★★★★★
  1  ★★★★
  0  ★★★
  0  ★★
  1  ★

Legújabb írás

Autós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok,
Megépítettem, de nem villog, csak egyből világítanak a ledek.
Látszólag mindent jól kötöttem.

grisab   2016. június 11. 16:14:06

Sziasztok
Olyan kérdésem volna, hogy ha nem a földet szeretném megszakítani a tranzisztoron keresztül hanem a pluszt akkor hogyan kel átkötnöm?
Vagy csak simán tegyem át a ledeket a ez emitterről a kollektorra valahogy így, és működne?
Milyen tranzisztor bírna el kb 30W-ot a kimeneten?

Köszönöm a válaszokat

Jack Spicer   2015. november 18. 23:45:19
delux féklámpa-2.jpg

Szia
Az lenne a kérdésem hogy a BC337/BD249 darlington kapcsoláshoz egyéb járulékos alkatrészekre szükség van-e.
X ellenállás....stb
Esetleg ha ezzel kiegészítenéd a cikkedet ezzel, sokan örülnének neki.
Előre is köszi
Laci

lac.nagy   2014. június 25. 13:13:28

Bocsi elírta nem BD240 hanem BD249!

anonymuszka   2014. május 20. 17:34:35

Szia pistii12!
Bd250 nem jó a helyére!
Szerezz egy bd240-et és kösd darlingtonba a bc337-el!

anonymuszka   2014. május 20. 17:33:47

Sziasztok Az lenne a kérdésem hogy én ezt sima lámpával szeretném megoldani és lenne hozzá 1 bd250c tipusó tranyóm hogy akkor azt hogy kössem be a bc337 helyett? előre is köszi a válaszokat!

pistii12   2014. május 14. 21:22:02

Köszönöm.

csmico(@)-zárójel nem kell-gmail.com   2014. január 07. 09:52:40
