Fordulatszámmérő LED sorral


A kapcsolás tizenkét LED-es mozgó fénycsíkos, a megszakító érintkezőjéről vezérelt fordulatszámmérő. 500...6000 f/min tartományban mér, a fénycsík hosszával jelzi ki a fordulatszámot.

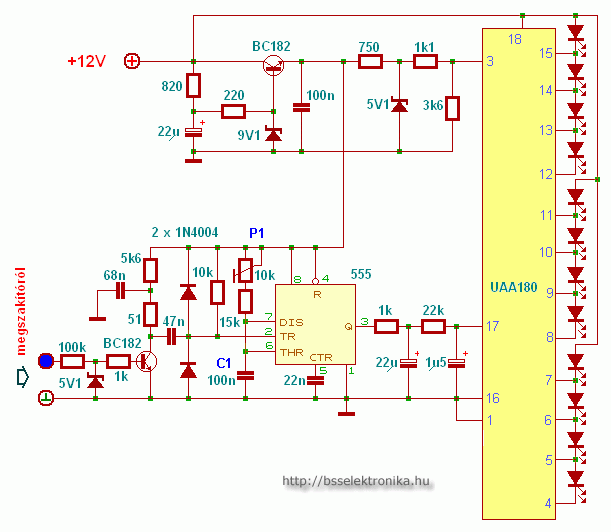

Működés: Az 555-ös integrált áramkör monostabil multivibrátorként működik. Feladata a megszakító érintkezőjéről érkező impulzusok uniformizálása, azaz állandó amplitúdójú és szélességű impulzusokká alakítása. Az 555-ös kimenő jelei kettős integráló RC tagon át jutnak az UAA180 LED-sáv meghajtó integrált áramkör (17) bemenetére. A referenciaszintet (3 kivezetés) az 5,1 V-os zener dióda szolgáltatja. A nagyobb működési pontosság biztosítása céljából az 555-ös IC stabilizált 9 V-os tápegységről kap feszültséget.

Az áramkör kékkel jelölt kivezetését kell a megszakítóra kötni. Négyütemű motorhoz a C1-es kondenzátor kapacitását 100nF-ra kell választani, kétütemű esetén C1=150nF. A P1 trimmer-potenciométert négyütemű motornál kb. középállásba kell állítani, kétütemű esetén maximális értékre úgy, hogy 500 f/min fordulatszámnál az első LED, 6000 f/min-nél pedig a teljes LED sor világítson.

Hitelesítés: A hanggenerátoros hitelesítésnél felmerülhet a kérdés, hogy mekkora frekvencia felel meg a megadott fordulatszámokhoz. Négyütemű négyhengeres motornál a 6000 f/min fordulatszámnak 200 Hz impulzus frekvencia tartozik. Mert 6000f/min-nél a gyújtáselosztó tengelye 3000f/min fordulatszámmal pörög, fordulatonként 4-szer szakítja meg a gyújtás áramkörét a megszakító. Azaz 12000 impulzus/min, ezt elosztva 60-nal megkapjuk hogy a 200 impulzus/s, ami 200 Hz-nek felel meg. Hanggenerátor hiányában a hitelesítést néhány voltos, egyenirányitatlan feszültségforrásról (pl.: csengő reduktor) is megkísérelhetjük. Ekkor az 50-60 Hz -es jel 1500-1800 f/min-nek felel meg.

A kapcsolási rajz nem tartalmaz ajánlást az 555-ös IC 5-ös kivezetéséhez kapcsolódó kondenzátor kapacitására, de én anno 22 nF-os kondenzátort használtam minden 555-ös IC-vel megépített kapcsoláshoz.
Nézettség:

Szint:


Szavazat:

Készült:
2007. október 27. 08:36

Vélemény:
20

Szavazat:
18

Mai látogató:
3

Utolsó látogatás:
Ma 02:12:10

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,6
18
  5  ★★★★★
  7  ★★★★
  2  ★★★
  2  ★★
  2  ★

Legújabb írás

LED-es kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Irány a bontó! Minden Trabi-Wartburg ledes műszerben ilyen IC van, ráadásul több darab is ;)

marci91(@)-zárójel nem kell-gmail.com   2015. december 01. 23:16:14

http://www.ebay.com/itm/1PCS-LED-Driver-Light-Band-Displays-IC-SIEMENS-DIP-18-UAA180-UAA180A-/360821585387?pt=LH_DefaultDomain_0&hash=item5402a475eb

ezeket legolcsóbb a UAA180 1741 Ft-ért és ingyenes szállítás, de sőt 1 hónap előtt vagyis utána megérkezik a csomagot Magyarországon, mert EBAY minden sok félé elektromos alkatrész, és nagyon jó olcsóbb járni, és nekem sokat vásároltam. Előre köszi szépen olvastál. INFOXP2500

infoxp2500(@)-zárójel nem kell-gmail.com   2015. január 09. 22:52:04

Lehet UAA-t kapni, csak sajna 2000 Ft körül van. Jó hír viszont, hogy ingyen van a posta

mester   2014. március 30. 23:21:49

With the bases loaded you srcutk us out with that answer!

volunteers(@)-zárójel nem kell-acgilbert.org   2011. július 29. 19:34:43

nem tudja valaki az UAA 180 at mivel lehet helyettesíteni olyannal ami még kapható boltba?

Johnyx18   2011. február 15. 19:59:23

Ez a kapcsolás jó generátorról levett jelhez? Diesel autóban ugye nincs megszakító, tehát csak a generátor marad ahonnan lehet jelet levenni.

tibor.varga(@)-zárójel nem kell-citromail.hu   2011. január 16. 14:25:34

Hali! Ha van otthon A277D-s ic-d azzal helyettesítheted, de szerintem boltban már ez sem kapható.

-------   2010. július 31. 20:42:23

Valaki eltudná küldeni nekem a nyákrajzot sprint layout hoz?

gpanczel(@)-zárójel nem kell-gmail.com   2010. május 20. 21:28:36

Nincs valakinek egy fölösleges UAA.180-as IC-je? Egyszerűen nem tudok ilyet szerezni
E-mailban szóljon akinek van köszi
fecoo14@citromail.hu

fecoo14(@)-zárójel nem kell-citromail.hu   2010. február 20. 20:29:30

Sziasztok, megcsináltam, és az a problémám hogy ha ráadom a tápfeszültséget( egyenlőre jel nélkül), akkor az nem veszi fel azt.

A kapcsolást jól csináltam meg, már egy párszor átnéztem hogy van-e benne hiba, de nem találtam.
Minden megfelelő helyen van,
mihamarabbi válaszotokat várom,
remélem tudtok segiteni
előre is köszi

sakrafcneref(@)-zárójel nem kell-hotmail.com   2008. november 18. 22:28:05
