PCC88 elektroncsöves erősítő

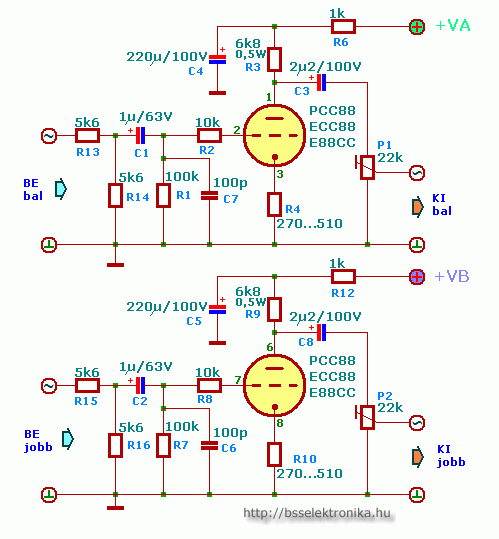

Eredetileg az előerősítő egy TDA7294 kimenetelű végerősítőnek lett tervezve. A későbbi próbálkozások után más erősítőkkel is megállta a helyét. A katód ellenállással a cső erősítését lehet állítani, de a legjobb eredmény 390Ω-al értem el.
A bemeneti potméter (a rajzon nincs feltüntetve) 100kΩ log.

Jó szórakozást kívánok!

Nyomtatott áramkör
Bejelentkezés után működő funkció!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2009. március 13. 10:12

Alkatrész dokumentációk

TDA7294,

2N5551,

PCC88

Statisztika

Vélemény:
21

Szavazat:
11

Mai látogató:
3

Utolsó látogatás:
Ma 07:10:31

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

5 ★★★★★

2 ★★★★

2 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Nem akarok kötözködni, de az biztos, hogy nem nézte meg aki tervezte a frekvenciaátviteli görbéjét az erősítőnek!
A katódkondenzátor hiányzik, (100-200 uF). ami az egyenletes átvítelt biztosítja!!
Kisebb anódfeszültség mellett is megcsinálható!
Nem kell nagyot erősíteni egy IC-s végfokozat meghajtásához!!
Egyébként elvileg jónak tűnik.

spica137 2021. január 11. 11:11:21

Ha kivasalod a nyákrajzot, nem ég el a papír?

varrojanos 2018. november 03. 20:40:58

Letölthető vasalható nyákrajz nincs valakinek erről az erősítőről? Ha kuldene valaki megköszönném.
maxtorsms@gmail.com

36jointsilver 2018. november 02. 07:29:55

Köszi a linkeket.
Az Urbán Elektronika meg kenje a hajára a kacatjait. Legalább annyit válaszolhatna az e-mail-re, hogy nincs az adott alkatrészből készleten, de ahhoz túlságosan nagyképűek vagy szimplán tuskók.

varrojanos(@)gmail.com 2015. július 08. 09:56:04

Link:http://stageshop.hu/erosito-kondenzator-c-60_86_207.html

Petike 2015. július 01. 17:57:04

Ha jó minőségű csatolókondikat a batthyány térnél a stageshop-ban lehet venni.

Petike 2015. július 01. 17:56:25

Az Urbán Elektronikánál egy e-mailre nem hajlandók válaszolni, úgyhogy róluk ennyit.
Többször is próbáltam.
Nyilván pár ezer forintos tétel nekik nem jelent semmit, hiszen a lomis műszereken többet lehet keresni. De az is elképzelhető, hogy csak nincs billentyűzete az illetőnek

varrojanos(@)gmail.com 2015. július 01. 13:11:50

EL A JELÚTBÓL AZ ELKÓKKAL!
látom a fényképen hogy nem azok lettek beépítve, de a C1 C2 C3 C8 valami fólia vagy olajpapír kondik legyenek. ez itt nem a reklám helye de az Urbán elektronikában lehet direkt csöves erősítőkbe való csatolókondikat kapni egész jó áron.

BelepofázóŐrmester 2014. november 21. 15:10:10

Nem volt más, különben nem szeretem a TDA-kat. IC-s ből csak a gainclone, viszont az meglepően jó.

Zoleee 2013. január 05. 14:19:30

Persze, basszera lehet jó, de nekem szólógitárral nem voltak jó tapasztalataim, olyan 0 dinamika a hangja... Maradok inkább a különböző végcsöveknél, PL500,Pl504,PL509,PL519 esetleg 6P45C!

Aki szólóra építkezik és van egy kis esze az inkább csőben gondolkozik. Basszusra nem tagadom télleg jobbak a tranyósak / TDA-sok!
