12 V-os tápegység

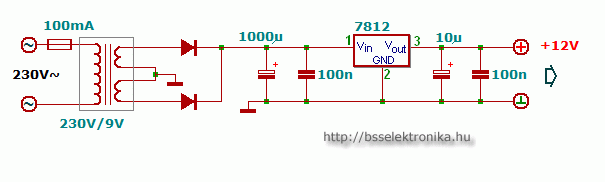

Egyszerű tápegység kapcsolás középkiágazásos trafókhoz. Ebben a kapcsolásban nem Graetz híd egyenirányít, hanem a két dióda. Bármilyen szilícium dióda megfelel itt, a lényeg hogy bírja a terhelő áramot.
