Tapskapcsoló tranzisztorokkal 2.0

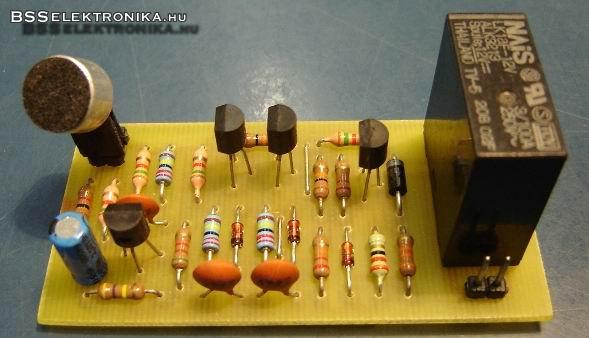

Az eredeti kapcsolás módosítása látható a rajzon. Az érzékenység növelése érdekében váltak szükségessé a módosítások, így azt tapasztaltam, hogy más, műveleti erősítős kapcsolások érzékenységét már megközelíti a kapcsolás.
