Gitáreffekt: Angry Beard III.

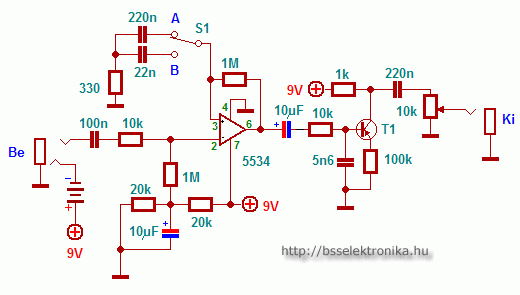

A kapcsolás fő eleme az 5534 típusú kis-zajú műveleti erősítő. A T1 tranzisztor bármilyen hangfrekvenciás germánium PNP típus lehet. Minden típusnak más hangja van, ki kell próbálni. Az S1 kapcsoló két állásában az effekt különböző erősséggel kapcsolódik be.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. szeptember 15. 11:28

Alkatrész dokumentációk

5534

Statisztika

Vélemény:
7

Szavazat:
11

Mai látogató:
5

Utolsó látogatás:
2024. október 04. 21:13:39

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,5

4 ★★★★★

2 ★★★★

2 ★★★

1 ★★

2 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

egy hangmintát szeretnék kérni? mihez hasonlít? :)

bogatesz82(@)gmail.com 2014. augusztus 24. 23:48:27

A BC212 szilícium tranyó, próbáljátok ki AC128-al, ha egyáltalán lehet még kapni ilyen tipust.

varvota 2014. június 08. 09:29:57

Ugye ezt az előerősítő és a végfok közé kell kötni.

cinege.janos(@)gmail.com 2011. június 29. 21:21:33

Ja és persze nem voltam lusta, és saját tervezésű nyákot használtam. Akinek nagyon kell az ír nekem 1 e-mailt

kiszigi(@)citromail.hu 2010. július 04. 15:50:42

Én megcsináltam, és nem akart működni, aztán rájöttem, hogy a a kapcsolás van elrontva: a 2-es és a 3as láb van felcserélve. Kijavítottam, és máris működött. Kipróbáltam legalább 10 tranzisztort és a BC212-vel volt a legjobb hangja(jobb mint a leggeddog: zúzósabb és van benne vmi egyedi:D). Viszont nem árt neki vmi fémdoboz, mert rohadtul gerjed pár másodperc után a békénhadjuk.

kiszigi(@)citromail.hu 2010. július 04. 15:48:02

NYÁKrajz valakinek van kéznél???

hengist(@)freemail.hu 2009. január 19. 19:53:05

hangzása mihez hasonlit?

gubi(@)vipmail.hu 2007. május 27. 13:19:38
