12 V-os 8A terhelhetőségű tápegység

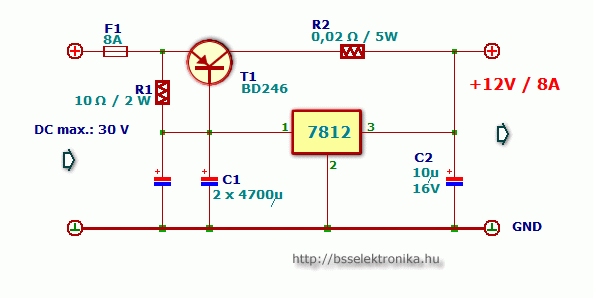

A leírás egy megfejelt 7812 IC rajzát és nyákját tartalmazza. Ha más feszültség szükséges a megfelelő 78XX típust használjuk, ha nagyobb áram kell több tranzisztort és nagyobb hűtőbordát. A DC bemenetre szűrt egyenfeszültséget kössünk (1A-enként 1-2000 mikrofaradot, csúcsfeszre méretezett legyen).

A kimeneti feszültségnél 3-4V-tal legalább legyen nagyobb, ha sokkal nagyobb nagyon nagy hő fejlődik a tranzisztoron.

A BD 246-ot szigetelni (csillám+távtartó) és szilikonpasztával felrakni a legalább 10-15cm hosszú hűtőbordára, így megtartja a nyákot is. Trafónak megteszi egy orosz akkuttöltőjé is ( kb. 15V AC).

Sok sikert az építéshez

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2005. július 07. 21:01

Vélemény:
49

Szavazat:
29

Mai látogató:
6

Utolsó látogatás:
2021. december 02. 23:03:27

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
29
  15  ★★★★★
  8  ★★★★
  4  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

coyote Ha 36-voltról üzemelteted mondjuk egyből graetz után, akkor minimum 50v-os kondik kellenek azok simán bírják!
Én most készülök megépíteni bár én ebből építek még majd egy negatív szabályzó részt +-18V-os szimmetrikushoz :D

pikkpakkpukk   2016. augusztus 05. 14:18:37

Sziasztok.Érdekelne ha én 36v-ról üzemeltetném akkor c1 értek mennyi lesz ha 24v-ot szeretnék?A dióda engem is érdekelne.

coyote   2016. február 13. 15:50:11

Tisztelt Draws!

Mivel nem nagyon vagyok jártas az elektronikában érdekelne hogy mit is jelent az hogy nagy teljesítményű dióda? Típus vagy valami adat?

Tomy0086   2015. január 06. 12:03:39

Sziasztok! Én a csatolt kép szerint építettem meg. Így tökéletesen üzemel.

Draws   2014. szeptember 07. 12:11:13
8A 12 V.jpg

Üdv mindenkinek!
Segítséget szeretnék kérni, a tápegységet elkészítettem, de nem működik megfelelően: Trafóról AC 12V-t kap, KBPC1010 egyenirányító, 2200 m kondival szűrve DC 16,9V terhelés nélkül. Terhelve: 17 W 1,41 A stabil 12,1 V feszültség van, de az egyenirányító egy percen belül forrósodik. A BD 246-on mért feszültségek: B-12,9 V E-13,7 V C-12,1 V. A tranzisztor nem melegszik, az IC is kicsit melegszik. A tranzisztor megfelelően szigetelve, egy hűtőbordára szerelve az IC-vel. IC nincs szigetelve, mert azt nem kell a hát oldala egyben a test is.
Előre is köszi.
Janika

Janika   2013. szeptember 27. 16:07:08

Hali!

Nekem is az lenne a kérdésem hogy a 78XX stabot mivel lehet kiváltani, hogy legalább a feszültség változtatható legyen.

gumibaba   2013. szeptember 01. 19:28:54

Igen, ez így van.

Hubiata   2013. május 20. 21:10:09

Sziasztok!
Nekem 6v-os kellene, elég ha kicserélem a 7812-őt 7806-ra?

cukri   2013. május 20. 15:12:14

Sziasztok működne e ez a kapcsolás változtatható feszültségű ic-vel

devmester20000120   2013. május 13. 19:37:04

itt egy nyákrajz.
sprint layout 5.0 -ás verzióval készült

kockaszabi(@)-zárójel nem kell-indamail.hu   2013. április 15. 18:29:43
