Nagyteljesítményű inverter

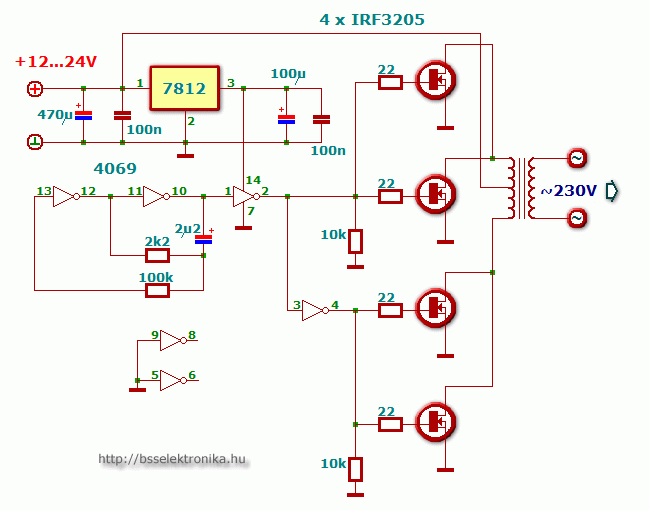

Egyszerű inverter kapcsolás.

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
