Három tranzisztoros stabilizált tápegység

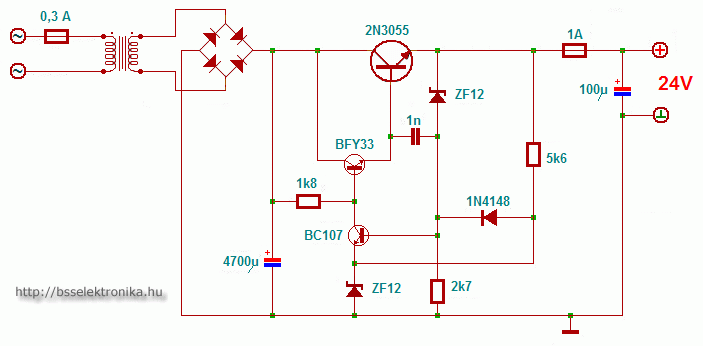

Egyszerű felépítésű stabilizált tápegység. A 2N3055 tranzisztor hűtőbordára szerelendő! A graetz egyenirányítónak bármilyen típus megfelel, amely bírja a terhelő áramot és feszültséget.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2007. június 10. 21:23

  Alkatrész dokumentációk

2N3055, 1N4148, BC107, BFY33

  Statisztika

Vélemény:
7

Szavazat:
10

Mai látogató:
3

Utolsó látogatás:
2024. április 24. 20:14:57

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,5
10
  2  ★★★★★
  4  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

én nem igazán értek hozzá de szerintem ha a zenereket kicseréled 17 V-os típusokra, akkor nagyjából megkapod a 35 V-ot. ha hülyeséget írtam, javítsatok ki, annyival is okosabb leszek

rastakyborg   2012. augusztus 31. 22:10:47

Üdv.

Módosítható ez a kapcsolás úgy hogy 50V bemenetből 35V-ot csináljon? Max 2A terhelésnél.

tankerpeti(@)-zárójel nem kell-gmail.com   2012. április 24. 14:52:33

trafó: sztem max 24V/2A... a puffer úgyis felemeli kb 34,8V-ra... viszont 18V-nál nem lehet kisebbet rátenni sztem, vagy legalábbis nem fog 24V-ra felmenni a kimenő...
2A-nél többet nem nagyon ajánlatos eerről leszedni, csak ha még egy-két-három tranyót(a 2n3055-ösre gondoltam, értelem szerűen) bekötünk mellé még...

hmm   2010. március 15. 22:55:14

jó!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

gombos.anett(@)-zárójel nem kell-virtualis-asszisztens.hu   2009. február 13. 17:52:57

Valaki az a trafo, vagy mi az mijen vagy mi az?
Sürgős!!!!!!!

demcar   2009. január 25. 16:19:40

Kedves x!
Ha figyelmesebben megnézed a rajzot, rájössz, hogy valótlanságot írtál. Röviden, konyhanyelven: A BC107 emitterét 12V-ra emeli a zener. A bázisa 12V-al "alacsonyabban" van, mint a kimenőfesz. Ahhoz, hogy az egyensúly beálljon, a kimenőfeszültségnek 12V+b-e nyitófesz(kb.0,6V)+12V=24,6V-ig kell emelkedni, mert akkor kezd nyitni a BC107 és "húzza" vissza a BFY+2N komblexum bázisát.
A fölső zener helyett inkább 2,2k ellenállat vagy 4,7k trimmer jobb lenne, azzal be lehet állítani 24V-ot.

tlszafgy01(@)-zárójel nem kell-freemail.hu   2008. január 23. 20:50:18

a kimeneti fesz 12v-os z diódával 12V, nem 24!!!!!!!!!!

x   2007. június 11. 16:17:08
