HF erősítő TDA7294 IC-vel (100W)

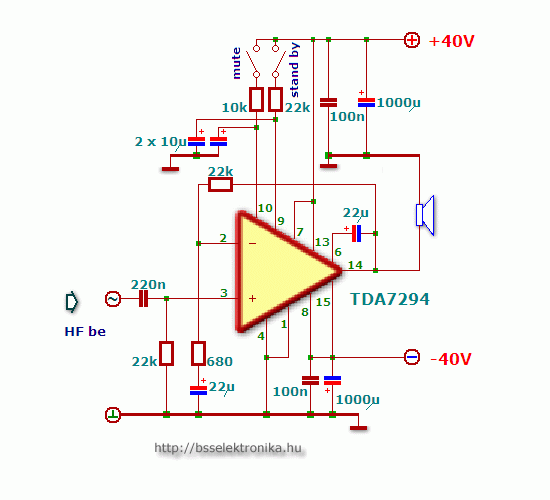

Egyszerű hangfrekvenciás végerősítőkapcsolás TDA7294 IC-vel. A tápfeszültség ±40V, a hangszóró impedancia 4Ω, ekkor a kimenő teljesítmény 100W.
