Automatikus polaritásváltó

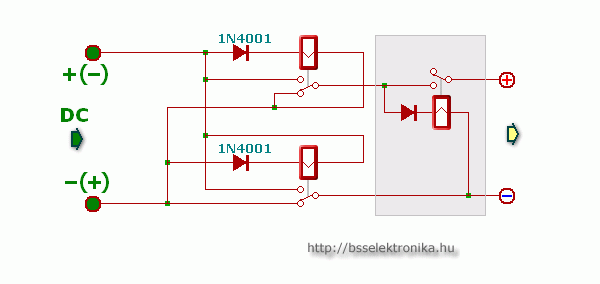

A bemenetre bármilyen polaritású egyenfeszültséget kötve a kimeneten a polaritás változatlan marad. A szürke részben lévő relé egy plusz biztosítás. Így a kimeneten csak akkor jelenik meg a feszültség, ha a kapcsoló relék már megfelelően kapcsoltak, ez a rész esetleg el is hagyható. A relék feszültségét a bemenő egyenfeszültségnek megfelelően kell megválasztani. A polaritás váltás persze megoldható egy egyszerű graetz kapcsolással is, de azzal ellentétben itt nincs feszültségesés, ami pl mérőáramkörök esetén lehet fontos.
Nézettség:

Szint:


Szavazat:

Készült:
2013. május 26. 07:26

Vélemény:
12

Szavazat:
5

Mai látogató:
2

Utolsó látogatás:
2020. augusztus 04. 18:13:03

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,4
5
  3  ★★★★★
  1  ★★★★
  1  ★★★
  0  ★★
  0  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Kedves zoleee! Maximálisan igazad van!

Katona László   2013. május 31. 22:20:58

én spec olyan helyekre gondoltam, mint trolibuszba, így helytelenbe is el tud indulni (bár keresztezett áramszedőkkel egyébként is) vagy nagyteljesítményű egyenáramú villanymotorok elé. A többszáz amperról meg annyit, hogy ahhoz, hogy a testen átfollyon, még ha csak irreálisan kicsi 1 kiloohmos ellenállással számolunk és csak 100 amperrel, az is 100 kilovolt feszültség, amihez tartozik jelen esetben 10 megawatt. Ekkora teljesítménynél már mindegy, hogy egyen vagy váltó, nem testen belüli vízbontás lesz, hanem elszenesedés.

Zoleee   2013. május 30. 10:39:33

Azt hiszem, hogy az áramokkal egy kicsit elkalandoztunk.Nem túl szerencsés a hegesztőtrafóval összehassonlítani, mivel nem elektronikai jellegű feladatot lát el.Természetesen ott is jelen van nagy áram 150-250 vagy 300A-ben is de csak kb 60V-on, közel az érintésvédelmi feszültséghez.De térjünk vissza az eredeti polaritásváltóra. Úgy gondolom, hogy nem ekkora méretű áramokra gondolt a szerző, mert amit Ti feszegettek nagy áramokat, azok polaritásváltóját, (ha kell) nem biztos, hogy így fogják megoldani.Ez a kapcsolás kissebb teljesítményeknél tökéletesen megfelel.Akinek nagyobb áramra van szüksége, tervezen egyet, vagy keressen más kapcsolást.

Katona László   2013. május 29. 21:46:20

Zoleee kolléga védelmében mondanám, a hegesztőtrafó az szerintetek milliamperekkel operál? vagy mondjuk egy nagyteljesítményű erősítőtápegység, amivel demózni szokás? van bizony ilyen cucc, mondjuk ahhoz elég bivaly relé kell. és a legtöbbnél éppenséggel nagyon jól jön egy ilyen cucc.

rastakyborg   2013. május 29. 19:30:50

Még egy fontos dolog. Pár száz amper!!! Kinek van ennyi otthon egyenáramban. Gyorsan hozzáteszem, hogy az ekkora egyenáramok élettanilag, még sokkal veszélyesebbek, mint a váltóáram.Egy esetleges áramütésnél végzetes visszafordithatatlan folyamatot indit el az emberi szervezetben, nevezetesen az, hogy az egyenáram bontja a vizet és az emberi szervezet 80 - 90%-a víz!!!Ezek után nem kell a pár száz amperekről beszélni úgy gondolom.

Katona László   2013. május 28. 20:29:14

Érdekes hozzászólások vannak, ahogy olvasom.Ez a kapcsolás nagyon ötletes. Való igaz, hogy mérőáramkörönél előnyös, mivel nics a diódákon feszültségés.Tehát a bemeneti feszültséggel lehet számolni. Az áram? Kérdés,hogy mekkora áramot bír a tápunk? A másik lényeges dolog, hogy vannak 5 - 10 A kapcsoló áramú relék mini kivitelben minimális 50 -60 mA- áramfelvétellel.Tehát, ha 3-4A-es, vagy akár 1A-es körben is vizsgáljuk, nem hiszem, hogy szükséges a relék áramával foglalkozni, mivel a mérendő áramot a fenti kapcsolás után fogjuk mérni és így a relék árama kiesik.Tehát egy ötletes egyszerű kapcsolás. Elismerésem!

Katona László   2013. május 28. 20:21:57

"de azzal ellentétben itt nincs feszültségesés, ami pl mérőáramkörök esetén lehet fontos."

Mégis milyen mérésre lehet alkalmas, amikor egyszerre két relé terheli a bemenetet???

hahahi   2013. május 28. 05:33:01

Ja!
És ennél még senki nem kunyerált nyákrajzoz, de már várom.

Hubiata   2013. május 27. 20:41:54

Helló,

Ha "pár száz amper szaladgál" akkor azért nincs szükség ilyenre.
De tényleg ötletes kapcsolás. Tetszik

Hubiata   2013. május 27. 20:40:49

Persze, meg lehet oldani ezt graetz-el is, de ha párszáz amper szaladgál az áramkörbe ott azért sokkal jobb egy ilyen

Zoleee   2013. május 27. 20:14:50
