Tápegységek

Rövidzárvédelem

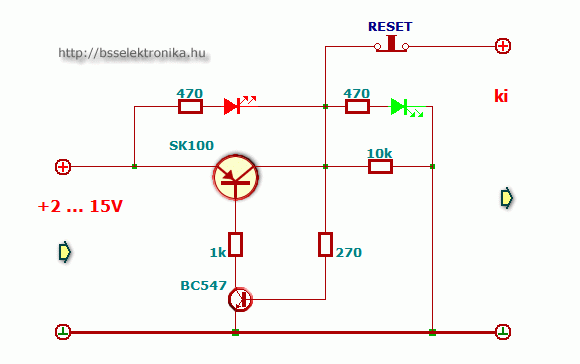

Ez a kapcsolás megvédi tápegységünket a rövidzáraktól amit esetleg létrehozunk. A kapcsolásban én BC548-as típusú tranzisztort használtam NPN-nek és BC558-ast PNP-nek, és így is tökéletesen működik. Csak ajánlani tudom egy kisebb teljesítményű táphoz.
Nézettség:

Szint:


Szavazat:

Készült:
2011. június 27. 16:37

Vélemény:
9

Szavazat:
12

Mai látogató:
7

Utolsó látogatás:
Ma 12:52:39

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
12
  8  ★★★★★
  1  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

Erősítők, előerősítők

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!
Nekem is valami nagyobb áramú kéne. Monjuk úgy 30A.
Valaki tud segíteni?

Vipera   2016. január 10. 13:40:35

Tudnátok ilyen-ilyesmi rövidzárvédelemi kapcsolást 4-5 A-re? Vagy ötlet hol keressek?

atom74   2012. április 10. 17:37:10

tudnál mutatni ilyen kapcsolást 24-30V-ra is??
ja és mi az a reset nyomógomb?

nagyviktor12(@)-zárójel nem kell-hotmail.com   2012. február 24. 19:38:53

Helló,

Hát nem értem teljesen mit is szeretnél vele az erősítő kimenetén.
De a válasz:nem
Láthatod, hogy egyen feszültségről működik az erősítő jóesetben nem ad ki egyen szintet.

Ajánlom a hangszóró védő kapcsolást.-ezen az oldaloi is találsz egyett.
üdv

Hubiata   2011. augusztus 04. 20:31:42

Ezt lehet használni erősítő kimenetére is?

koncsik.alex(@)-zárójel nem kell-citromail.hu   2011. július 25. 17:48:01

Helló,

A bal oldalára rákötöd a tápodat.A piros LED elvileg felvillan egy pillanatra kinyit az NPN tranzisztor ami kinyitja az áteresztő tranzisztort (PNP). Még a terhelésen nem folyik túl nagy áram-kb100mA (jobb oldal) addig a zöld LED világít. Ahogy nő a terhelés egyszer kigyullad a piros is.És ha még tovább nő, akkor elkezd bezárni az NPN (mivel földpotenciál felé húzza a terhelés) a zöld elalszik, és bezár az áteresztő tranzisztor. A Terhelés megszűnéséig a kimeneti fesz. közel 0. Így a táp nincs túlterhelve. Ez a kapcsolás nagyon kicsi áramokat képes figyelni,de:az 1K-t lecseréled 100ohm-osra, és a 270-et 680, az SKK100-ast TIP42-re kb 900mA.nél fog csak leszabályozni..
De kísérletezni kell vele illetve az értékekkel..

Remélem segítettem

Üdv

Hubiata   2011. június 30. 21:04:25

Vki elmondaná hogy müxik??? Kössz

@@@   2011. június 28. 19:24:00

Helló,

Ezt a progit nem ismerem, de TINA-ba hasonlóakat tudsz rajzolni.
Attila

Hubiata   2011. június 28. 18:14:49

Sziasztok!
Csak anyit szeretnék kérdezni, hogy a kapcsolások milyen programmal vannak rajzolva? Az infomációt elore köszönöm tisztelettel Viktor

viktor69(@)-zárójel nem kell-centrum.sk   2011. június 28. 16:06:44
