Elektret mikrofonna működik?
Helló eltudnád küldeni a nyáktervet? zoli978@hotmail.com

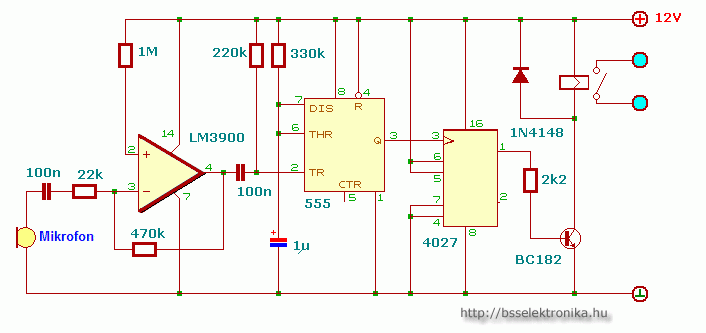

Szeretnék "magamnak" egy tapsra működő kapcsolót, amivel mondjuk, a csillárt tudom be – kikapcsolni.
Egy két helyen árulnak szerelő készletet. De nem tudom, össze tudnám e rakni, mert nem igen értek hozzá.
Meg, ha nem üzemelne, elsőre nem tudnám, hol keressem a hibát.
Az lenne a kérdésem tudnátok e olyat ajánlani ami már bevált kapcsolás és az igényeimnek „tudásomnak” megfelel.
Messzebb megyek, nem lenne valaki, aki összerakna nekem egy kapcsolót és kifizetném az árát.
Köszönöm.
Kedves Sonic!
Egy műveleti erősítő akkor működik jól, ha a bemeneti pontjai között közel 0V a fesz. különbség (gondolj az óriási nyílthurkú erősítésre).
Elektróból megtanulja az ember azt , hogy az invertáló AC alapkapcsolásban a műv. erősítő invertáló bemenete un. virtuális földpont, azaz ennek a potenciálja a testhez képest mindig!!! 0V. Mivel Ubes kb 0V, ezért a neminvertáló bemenet is 0V-on van kb. Én az alapkapcsolásnak megfelelően lekötném az 1 megás ellenállást a testre, értékét csökkenteném 470kOhmra. Fontos megjegyezni, hogy ez a kapcsolás dinamikus betéthez van kitalálva, amennyiben electret betét alkalmaznátok, úgy javaslom a mikrofont kb. 100K-val előfeszíteni (ez az elektret betét működésének alapfeltétele). Esetleg a műverősítő visszacsatoló ellenállását meg lehet emelni 1Mohmra, így növekszik az eredő erősítés.
Üdv!
Sziasztok!
Megtudja mondani nekem valaki, hogy pontosan mit kell ezen a kapcsoláson megváltoztatni, hogy működjön biztosan?
Nekem sem működik a müveleti erősítő része!
Üdv Dénes
Üdv
Megépítettem én is és nekem sem megy a műveleti erősítős része. Én lecserélném a 22k-t 1k-ra és a 470k és az 1M helyére tennék trimmert és belőném, hogy mikor tökéletes. A mostani beállítás szerintem azért nem jó, mert:
Köztudott, hogy a műverősítő kimenete a két bemenet közti feszültség eltéréstől függ. Viszont kétlem, hogy a mikrofon 5mV-os feszültségét előnyös lenne egy 22k-s ellenállásra vinni erősítés előtt. Így szerintem közel 0V kerül az invertáló bemenetre. A másik dolog, hogy az 555 nálam akkor kapcsolt, ha a testet hozzáérintettem a 2-es lábára. Tehát megoldható szerintem úgy, hogy a testet egy BC182-es kapcsolgassa az 555 ic 2-es lábára, a műverősítő neminvertáló bemenetét pedig testre kéne kötni, az erősítést pedig legalább 100-szorosra állítani (22k helyett 1k, 450k helyett 100k).
A 4-es lábbal semmi baj, mert ha megnézed hiába van a tápon, invertálva van, így nem resetel, csak ha testre kötöd. Nekem az 5-ös láb (Control Voltage) gyanús. A legtöbb helyen ez 10 nanós kondival a testen szokott lenni. A JK flipflop működését ellenőriztem, az stimmel. A műveleti erősítő sem tűnik rossznak. Viszont célszerűbb lenne 2 erősítőt tartalmazó típust választani. PL: NE5532
Nekem van nyáktervem de az PCB Expressel készítettem és csak azzal lehet megnyitni. De ha valakit érdekel én 700Ft ért el is készítem neki
megépítettem de nem működik igaz hogy még csak próbapanelon de a műveleti erősítős rész nekem nem működik pedig kicseréltem a műveleti erősítőt és a mikrofont is de akkor sem akart működni pedig legalább ötször átnéztem bár legalább a többi része külön működik nincs valami ötletetek miért nem megy? válaszotok előre is köszönöm
megcsináltam, nem megy,nem tudom mi a fene lehet. pedig minden rajz szerint van!
