CMOS logikai ceruza

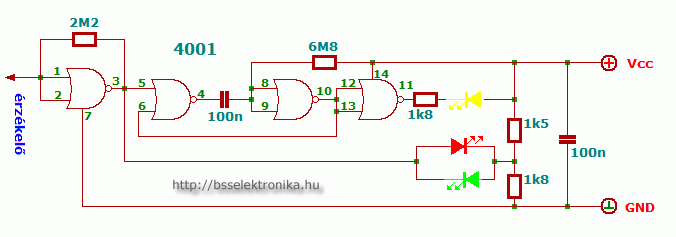

A logikai ceruza CMOS digitális áramkörök vizsgálatára való. Segítségével megállapítható az áramkörben lévő digitális jelszintek. L (0 vagy alacsony) szintnél a zöld, H (1 vagy magas) szintnél a piros LED világít, az impulzusokat pedig a sárga LED villogása jelzi. Ha a jel nem meghatározható, vagyis ha nagyimpedanciás állapotot érzékel az áramkör, akkor mindhárom LED sötéten marad.

Az áramkör elfér egy kibelezett filctollban, az érzékelőnek egy hegyes fémtüskét kivezetve a toll hegyén, a másik végén pedig a két táp vezetéket érdemes kivezetni. A műszer tápellátása a vizsgált áramkörről történik.
