Video

RGB - kompozit video dekóder

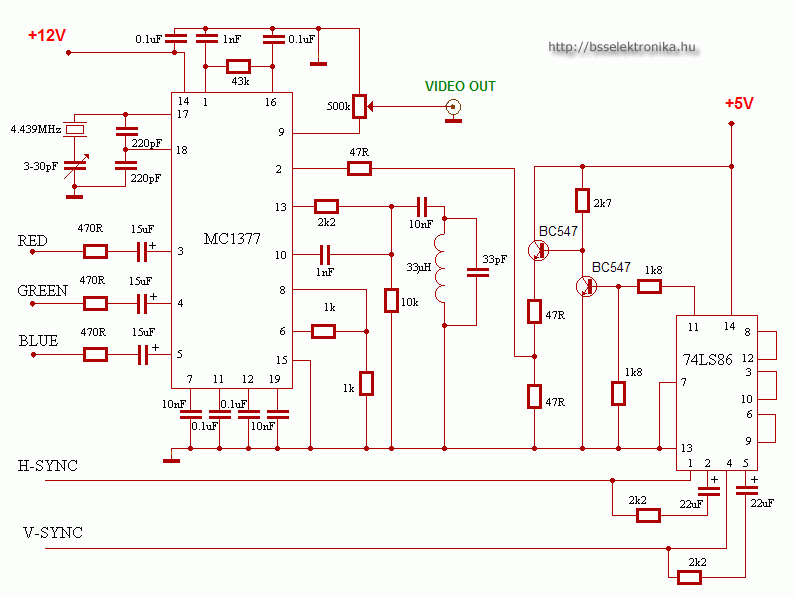

A működés alapja az MC1377 IC-vel megvalósított dekóder. A kapcsolással a PC VGA csatlakozóról jövő jelét át lehet alakítani a video vagy TV számára.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2006. január 23. 10:41

  Alkatrész dokumentációk

MC1377

  Statisztika

Vélemény:
13

Szavazat:
14

Mai látogató:
2

Utolsó látogatás:
Ma 05:26:22

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,4
14
  5  ★★★★★
  2  ★★★★
  3  ★★★
  2  ★★
  2  ★

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

HAHÓ!
Ez egy RGBHV -> kompozit átalakító és nem VGA -> kompozit átalakító!
Már írtam egyszer, ez működik, csak arra kell használni amire való.
Ahhoz, hogy ezzel a számítógép analóg RGB kimenetét PAL kompozittá lehessen alakítani, a videókártyának képesnek kell lennie egyedi felbontás és időzítések kezelésére, valamit váltottsoros (interlaced) megjelenítésre.

idlob   2009. november 17. 15:08:34

Ajálom, hogy meg se építsd az áramkört!
A TV -d szabványos PAL rendszerű H=15625Hz sor és a V=50Hz leképezési frekvenciával dolgozik.
A vga -d 640x480 -as felbontáson, 30kHz (!) sorfrekvenciát ad ki! (nekem 1680x1050 felbontásnál 64,4kHz (!) )
Ahhoz hogy működjön az áramkör, kell egy profi FPGA CPU, és ezzel beírod egy RAM -ba. A RAM -ból meg egy DA val kiolvasod a megfelelő leképezési ferkvenciával. Ekkor már a számodra már megjelenik a feldogozható kép. Olcsóbb l egy normális VGA kártya

baromsag(@)-zárójel nem kell-freemail.hu   2009. november 04. 20:55:34

Helló
Valaki tudna nekem linkelni, hogy hol lehet rendelni mc1377-es ic-t. Mert sehol nem találok.

totti19930101(@)-zárójel nem kell-freemail.hu   2009. szeptember 14. 15:56:02

A kapcsolás jó lehet. A két tápfeszültség a két különböző IC különböző tápfeszültség igénye miatt kell. A 12V-ból egy 5v-os stab IC-vel (78L05) könnyen előállítható az 5V feszültség. Észrevételem viszont mással kapcsolatban van. Ha valaki megépíti a kapcsolást, akkor a videó kimeneten levő 500k potméter helyett 1k-s potmétert tegyen. A poti értéke elírás lehet.

tkarvaly(@)-zárójel nem kell-freemail.hu   2009. február 24. 13:14:47

"én úgy vélem felfedezni, hogy az itt feltüntetett áramkör nem működhet!" Valószínűleg sokan hasznát vették volna, ha legalább egy nyúlfarknyi magyarázat társul hozzá. Szerintem működhet, persze csak akkor, ha arra használják amire kell.
u.i: Ami biztos, hogy dupla táp szükséges, így van jól.

idlob   2009. január 22. 09:24:13

szerintem se müködne, mert duplánvan ráadva a táp. ás ez gyanus!!!

dni   2008. március 23. 23:17:47

Lehet h csak föl kell cserélni a polaritást, és kész is a composite - RGB átalakító! Az így kapott kapcsolás füstgépnek is használható. (Meg ne építse valaki ! ! ! Csak viccelek)

aslédjfaslékdjf   2008. január 22. 01:17:26

Én úgy véltem felfedezni, hogy az itt feltüntetett áramkör nem működhet!

Zoli   2007. augusztus 20. 11:17:18

Sziasztok! nekem ennek pont az ellenkezője kéne ha valaki tud segíteni esetleg kapcs rajzot küldeni, mert én monitorból szeretnék tv-t csinálni. A segítséget elöre is köszönöm!
Laco

polipocska(@)-zárójel nem kell-freemail.hu   2007. augusztus 05. 22:16:58

Hello!
Ha valakinek megvan a nyák rajz az kérem küldje el nekem!
Előre is thx!

josza16(@)-zárójel nem kell-freemail.hu   2007. július 13. 10:44:22
