Hangos kapcsolások

Elektronikus gong

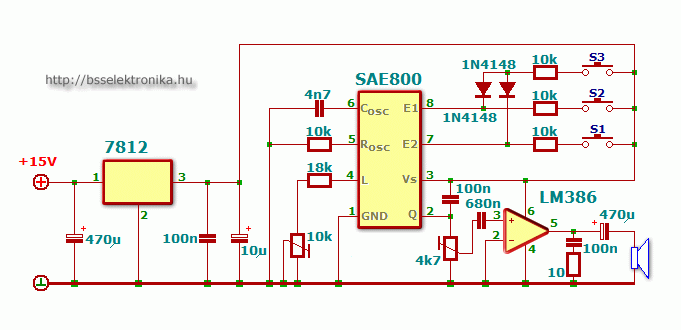

Egyszerű elektronikus gong áramkör. A lelke a SIEMENS gyártmányú SAE800 IC. Az LM386 a kimenő jel erősítését végzi, így kapucsengőként is elegendő lesz a hangereje megfelelő hangszóró alkalmazásával. Az S1, S2, S3 nyomógombokkal más-más hangzás érhető el.
Nézettség:

Szint:


Szavazat:

Készült:
2011. augusztus 10. 10:01

Vélemény:
5

Szavazat:
11

Mai látogató:
3

Utolsó látogatás:
2024. március 25. 15:25:27

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,7
11
  4  ★★★★★
  3  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Végül megleltem a megoldást az erősítésre:
Az IC 3-as lábára egy teljesítmény NPN tranzisztor bázisát kötjük. Kollektor a földre (IC 1-es láb), emitter pedig a hangszóróra, mely másik oldala a + tápfeszre van kötve.
Sziklai-pár lesz így a 2 tranzisztorból (a kimeneti fokozat 1 db NPN tranzisztor az IC-ben)

Anon   2015. június 10. 10:14:47

Kedves Mindenki!

Ez a kapcsolás szerintem hibás, mert erősítővel halkabb, mint anélkül. Legalábbis nekem.

Ajánlom a SAE800 adatlap szerinti kapcsolást.

Anon   2015. június 09. 20:25:05

Köszönöm :) nekem tetszik lesz rá időm megépítem :D

Hilike   2011. augusztus 31. 10:33:28

http://www.youtube.com/watch?v=lFTy765r6gs

peter.anda(@)-zárójel nem kell-gmail.com   2011. augusztus 22. 10:17:34

szia nem tudnál felrakni egy hangfelvételt ?

Hilike   2011. augusztus 11. 12:50:48
