Szinusz, háromszög, négyszög jelgenerátor MAX038-al

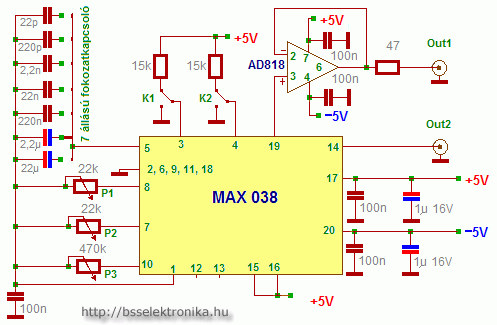

Egyszerű jelgenerátor MAX038 IC felhasználásával. Az out1 kimenet a háromszög és szinusz jel, az out2 pedig a CMOS és TTL kompatibilis négyszögjel kimenet. Az out1 kimenet illesztését az AD818 típusú műveleti erősítő végzi.
A kimenő frekvencia 0,1 Hz-től 20 MHz-ig terjed, nagy fokozatokban a 7 állású fokozatkapcsolóval, finoman pedig a P1-es potméterrel szabályozható. Itt érdemes a finom szabályzás miatt esetleg helipotmétert alkalmazni. A P2 a kitöltési tényező szabályzására jó, a P3-al pedig a minimális torzítás állítható be.
A K1 és K2 kapcsolókkal állítható be a kimenő jel alakja:
Ha K2=H szint (K1 ekkor mindegy) szinusz,
K1=L, K2=L ekkor négyszögjel
K1=H, K2=L ekkor háromszög jel van a kimeneten.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. január 19. 15:00

Alkatrész dokumentációk

AD818,

MAX038

Statisztika

Vélemény:
8

Szavazat:
15

Mai látogató:
2

Utolsó látogatás:
Ma 05:17:49

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,9

7 ★★★★★

3 ★★★★

2 ★★★

2 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Kész olcsó szinuszjel generátort vennék. Nincs szükség másfajta jel generálására.

Üdv, Generátor

wfc(@)freemail.hu 2013. november 26. 18:06:48

Sziasztok!
Meg lehetne oldani, hogy a frekvenciák beállítását ne gombokkal és potméterrel lehessen beállítani hanem előre eltárolt értékek generálódjanak.
Köszönöm.

Healer 2012. október 27. 14:50:50

A max 038 at ebay-ról 2500 Ft ért rendeltem az ad808 ugyanonnan kb 800 Ft.

max 2012. március 28. 16:30:38

Na igen ez a MAX038 több mint 7000Ft!Ja és megkell rendelni.Az Ad818-ról nem is hallotak még.Tehát nehéz ügy...

jakubinus 2011. július 07. 16:38:26

Hello!

Valaki tud nekem szerezni MAX038-as IC-t? (ha lehetséges 2db)
Előre is köszi!

szebence(@)citromail.hu 2009. szeptember 12. 07:46:25

Sziasztok!
Kezdő barkácsolóként szeretném megépiteni a függvénygenerátort. Érdekelne, hogy hogyan lehetne kijeleztetni valamilyen panelméteren a beállitott értéket? (pl.: 1 Mhz)

Előre is köszi

csaplar.zoltan(@)gmail.com 2008. augusztus 04. 10:22:09

Sziasztok!

Valaki megépítette? Meg tudjátok mondani, mennyire torzít az erősítő? Elég tiszta az OUT1 jel?

Üdv.: V. Balázs

bal.varga(@)freemail.hu 2007. február 10. 09:04:43
