VGA jel átalakítása compozit jellé

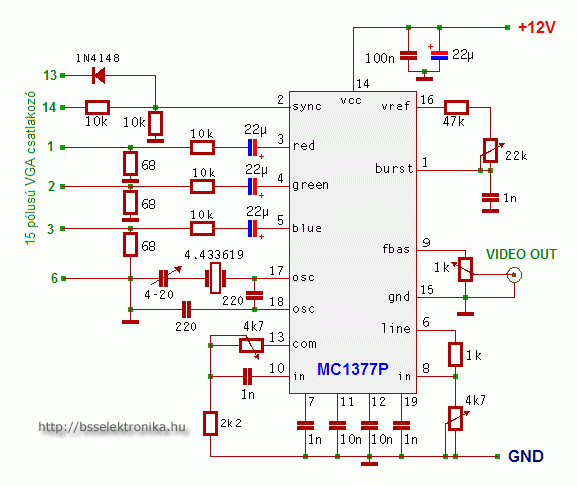

A VGA csatlakozóról jövő jel átalakítása video jellé MC1377 IC segítségével.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2006. január 23. 10:44

  Alkatrész dokumentációk

MC1377

  Statisztika

Vélemény:
17

Szavazat:
22

Mai látogató:
3

Utolsó látogatás:
2024. április 24. 21:19:17

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,7
22
  7  ★★★★★
  7  ★★★★
  4  ★★★
  2  ★★
  2  ★

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Kíváncsi lennék, hogy hány embernek sikerült ezzel, vagy a "VGA-SCART" átalakítóval értelmes, működő cuccot varázsolnia! Nem mondom hogy lehetetlen, de ahhoz a videókártya és a driver felől komoly támogatás kellene. Ide tartozik a váltottsoros mód, 50Hz-es (fél-)képfrekvencia, ja meg a felbontás is ami PAL esetén 575 sor, se több se kevesebb! Ja igen, a 625 soros képidőről sem illik megfeledkezni (elülső/hátulsó porch a VGA-nál is jelen van).

Ahogy látom, ez az áramkör RGB-ből előállítja az Y-t és a színsegédvivőt, semmi boszorkányság. Gondolom a color burst is megy neki, persze a megfelelő időben. Mivel nincs benne memória, a VGA kimeneten minden időzítésnek passzolnia kell a PAL vagy NTSC szabványhoz. De ha ezt a videókártya tudja, akkor simán ráköthető RGB-re is, mivel ennek az IC-nek éppen RGB (SCART!) a bemenete...

szombinyul(@)-zárójel nem kell-freemail.hu   2018. december 11. 23:45:25

Szia. Hat nem tudom van ilyen forditott is.
jo volna köszi.

cdtuner(@)-zárójel nem kell-lajt.hu   2012. december 07. 14:41:57

Ez mukodik vagy nem?

*****   2012. január 03. 09:48:30

Gyimate! A te esetedben működhet, de ha van scart a TV-den, akkor közvetlenül be tudod táplálni az RGB jelet, ami jobb minőségű mint a kompozit. Nézd meg az angol wikipedia SCART szócikkét a bekötésért!

idlob   2010. március 20. 18:29:39

Hello!
A grafikus kártyámon van egy RGB kimenet, amit ha jól tudok LCD tévékhez használnak. Ezt az átalakÍtót nem lehetne ennek a kimenetnek az átalakÍtására használni, vagy ezen ugyan olyan jel jön ki mint a VGA-n??
Ha valaki olvassa még ezt az oldalt és tudja a választ akkor legyen szÍves visszaÍrni!
Köszönöm!

gyimate(@)-zárójel nem kell-citromail.hu   2008. szeptember 16. 14:11:59

csoryteam: nyugodtan működhet, csak át kell állítani a videokártyát PC-s videomódról PAL interlacedre. Ezt meg lehet tenni akár Windows alól is. (Google.)

dz   2008. április 21. 16:06:11

Ez a kapcsi rajz baromság!!
Nem müködhet, minden emberi számitást keresztülhúz!

csoryteam(@)-zárójel nem kell-freemail.hu   2008. március 27. 01:12:17

sziasztok,
én azt szeretném megoldani hogy az asztali gépemet hozzákötött monitor helyett a laptop monitorán lássam, azaz mintha a laptop lenne a gép monitora. Erre ezidáig nem láttam esélyt míg meg nem találtam ezta topicot és kapcsrajzot. Megépítette ezt már valaki működik? esetleg készen lehet ilyen konvertert kapni valahol?

alto81(@)-zárójel nem kell-freemail.hu   2008. február 09. 17:52:04

helló. Arról az oldalról, ahonnnan én rendelek, lehet ilyen ic-t kapni. MC1377(P) DIP20 RGB-PAL/NTSC-ENCODER

jdani   2007. december 26. 12:49:40

hali müködött már valakinek véletlen ez a kapcsi?
van tudtok egy pcrgb --->scart konvertert?

tetye(@)-zárójel nem kell-lamer.hu   2007. november 27. 22:35:49
