LED-es kapcsolások

LED-es kivezérlésjelző UAA180-al 2.

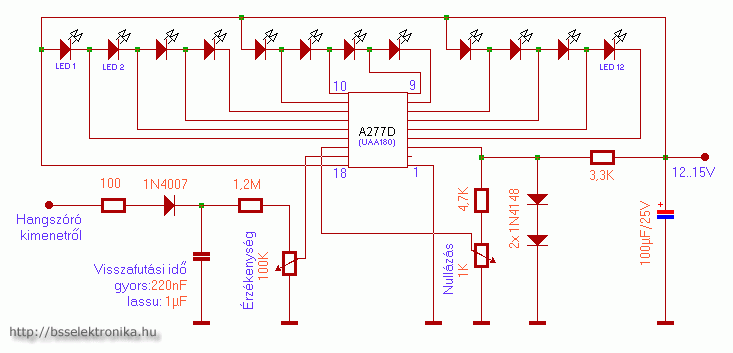

A sokak által kedvelt UAA180-as (A277D) IC-vel felépített kivezérlésjelző egyszerűsített változatát ismertetném, mert nekem bevált ez a kapcsolás.
