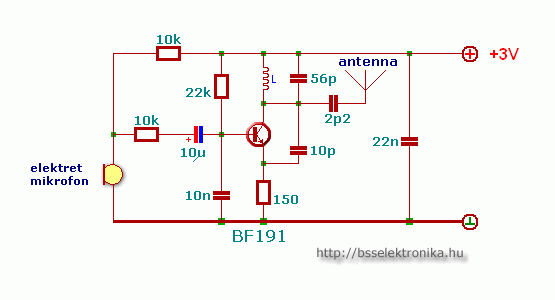

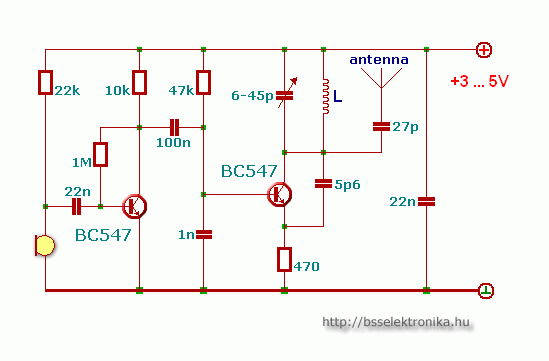

Egyszerű 1 és 2 tranzisztoros FM adó 1

A tekercs 0,3-as CuZ-ból 3-4 mm-es átmérőre 4-7 menetet kell készíteni. Ezek a poloskák (mivel annak is lehet használni) a teljes CCIR URH (88-108 MHz) sávban tudnak sugározni. A hatótávolságot nagyban befolyásolja a környezet. (pincéből például meg sem érdemes próbálni) Átlagosan kb 70 méteres hatótávot sikerül elérni, de nyílt terepen volt, amelyikkel a 150 métert is meg lehetett közelíteni.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2002. szeptember 01. 22:18

Alkatrész dokumentációk

BC547,

BC547

Statisztika

Vélemény:
57

Szavazat:
35

Mai látogató:
9

Utolsó látogatás:
Ma 13:11:01

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,2

17 ★★★★★

11 ★★★★

4 ★★★

2 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Én épìtettem egyet, sokkal kevesebb alkatrésszel, és egy km-es a hatótáva.

rihekopó42 2017. július 14. 09:36:34

én megépítettem, csináltam is egy honlapot róla!
www.fmado.uw.hu
Nekem remekül üzemel, ki is egészítettem egyébként!

nyfbeadando 2014. július 17. 11:44:13

Az alsó két láb ugyan az a kivezetés, csak a stabilitás miatt van belőle kettő, a felső (középső) láb a másik kivezetés.

mz/x 2013. szeptember 03. 07:10:11

ilyen:http://www.arwill.hu/portal/static/upload_apro/2013-08-15/328307_tn0.jpg

krackerjack 2013. szeptember 02. 23:53:40

Hello az en trimmerkondim ilyen.

krackerjack 2013. szeptember 02. 23:21:03

a trimmerkondenzátornak csak két kivezetése van. és teljesen mindegy hogy kötöd be.

IAintNevaSeenNiggaSnowman 2013. szeptember 02. 21:32:19

sziasztok!Megtudna nekem mondani,hogy kell bekotni a potmeterkondenzatort?Mert a poloska nyaklaprajzon csak ketlab van bekotve vagy van ketlabu is?Meg kezdo vagyok legyszi segitsetek.!Koszi

krackerjack 2013. szeptember 02. 12:08:09

Csináltam egy rezgőkör kalkulátort, Megadhatod benne a tekercs paramétereit: Menetszámát, Átmérőjét, Hosszát, valamint a kondenzátor kapacitását, pF-ban (pikofarad-ban) és megadja hogy milyen frekvenciát fog előállítani az adódban így létrehozott rezgőkör.

roland19891206(@)freemail.hu 2012. február 04. 16:21:46

Hm el sem hiszem h már 3 éve annak h megépítettem :D Most találtam meg, és még mindig működik :D BF 191-et továbbra sem gyártanak már, BC237 tökéletes, meg amúgy a BC413C-vel is megépítettem. Javaslom hogy minden ellenállás helyére tegyetek potmétert, úgy lehet azt szépen beállítgatni hogy szépen szóljon rádióba!

roland19891206(@)freemail.hu 2012. február 03. 20:15:31

Ez nem nevezhető fm adónak,csak 1oszcillátornak,ami 10-20m.tud sugározni max.
Nincs benne modulátor,se rf.erősítő elválasztófokozat,rf.végfok,de még antenna illesztőkör sem.
Régi RT.ból való,2db.BF961,kiegészítve 2db.BFR91 tranzisztorral,varicap diódás hangolással/modulátorral 5V-ról már jó eredményt ad.kb35alkatrész,400-600m.hatótávolság,kisrádióval bemérve,a városban.94-118MHz ig hangolni lehetett,párat eladtam belőle.

radios(@)pannonmail.hu 2010. július 04. 06:36:54
