Delux motor akkuőr

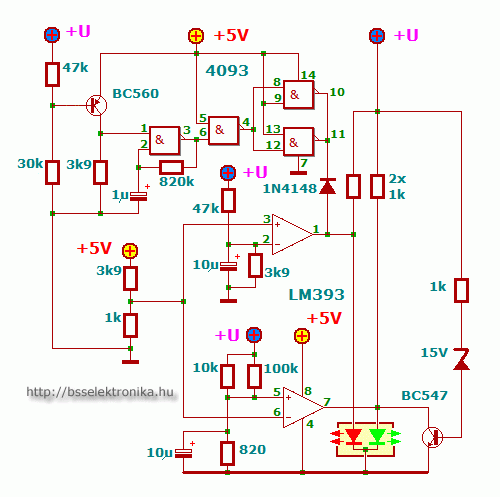

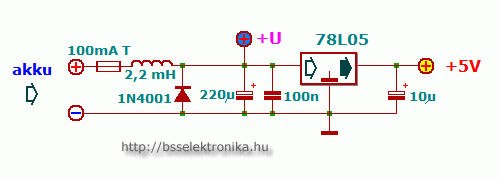

A kapcsolási rajzokon motorokhoz használható akkumulátor állapot kijelző látható. A felső rajzon maga a kapcsolás, az alsó pedig a hozzá tartozó tápegység látható.

A kapcsolás első pillantásra bonyolultnak tűnik, azonban mindössze 2 db IC-t tartalmaz. Egyszerűen megépíthető akár egy prototípus panelen, és beférhet a fényszóró házába. Az áramkör működés közben kb 30 mA-t vesz fel. Az akkumulátor (és ezen keresztül az elektromos rendszer) állapotáról a következő állapot információkat adja a kétszínű LED segítségével:

LED	Gyújtás be, lámpa kikapcsolva	Motor fordulatszám > 2000
Lassú vörös villogás	Akku mélykisülés (U < 7.1 V)	Hibás az elektromos rendszer
Gyors vörös villogás	Akku üres (7.1 V < U < 11.3 V)	Generátor nem tölt
Folyamatos vörös	Akku félig feltöltve (11.3 V < U <12.1 V)	Generátor alig tölt
Folyamatos sárga	Akku feltöltve (12.1 V < U <13.0 V)	Generátor túlterhelve
Folyamatos zöld	13.0 V U <16.0 V	Normál állapot
Sötét	U ≥ 16.0 V	Feszültségszabályzó hibás

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2009. május 06. 10:43

Alkatrész dokumentációk

1N4001,

1N4148,

4093,

78L05,

BC547,

BC560,

LM393
