Ceruzaelemből 5V

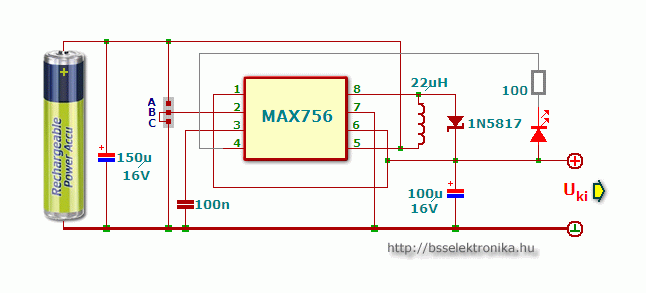

Egyszerű felépítésű feszültségkonverter MAX756 IC-vel. Segítségével egy ceruzaelemről lehet táplálni 5 vagy 3,3V feszültségigényű kapcsolásokat.
Ha a B és C pont van összekötve, akkor a kimenő feszültség 5V, az AB összekötése esetén pedig 3,3V. Az IC 4-es lábára kötött szürkével jelzett áramkör az alacsony tápfeszültségre figyelmeztet, 1,25V alatt a LED világít. Ez csak ceruza elem esetén érdemes használni, ceruzaakkunál nem megfelelő, mivel azok teljesen feltöltött állapotban is csak 1,2V körüli feszültséget szolgáltatnak.
Egyébként az áramkör még 0,7V-on is képes működni, de bekapcsoláskor ahhoz hogy beinduljon legalább 1,1V szükséges. A kimenő terhelő áram 5V-on 200mA, 3,3V-on 300mA lehet maximum.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2011. november 12. 20:05

Alkatrész dokumentációk

MAX756,

1N5817

Statisztika

Vélemény:
26

Szavazat:
24

Mai látogató:
8

Utolsó látogatás:
Ma 02:56:16

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,6

8 ★★★★★

5 ★★★★

7 ★★★

2 ★★

2 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Az ötleted jó, át lehet alakítani 230V-os kimenő feszültségre. Nálam ilyenről megy az olajradiátor, ráadásul igen jó eredménnyel. Egy ceruza akkumulátorról működik a kapcsolás, az akkumulátort havonta elég kétszer feltölteni. Csak az a baj, hogy a kapcsolás egyenáramot ad, ezért fűtéshez világításhoz jó, de a tévé és számítógép nem akar működni vele.

Kölyök 2024. december 12. 16:14:55

Sziasztok
az adat lapot ha meg nézitek akor a tekercs váltolztatásával meg az abc pontok máshogy be kábelezésével lehet hogy meg lehetne csinálni 220ra mégis???
Nekem olyan kéne ami 1,5v-ról csinál 220V-ot. Arra gondoltam hogy a vasalót ilyenre kötném rá hogy ne fogyaszon annyi áramot, a ceruza elem sokal olcsób.
Még 1 kérdés hogy 100u kondenzátort csak 25V-ost kaptam. Az is jó hejette?
Köszi!! [SMILE=313]

öcsi2014 2024. november 19. 15:56:43

Szia Zolika.Sajnos ezt a kapcsolást nem lehet átalakítani. Már csak azért sem, mert ez a kapcsolás DC-t állít elő, az a "220V" amire te gondolsz az meg AC. De ez a legkisebb gond, ennél csak nagyobbak vannak.

Tóth Máté 2016. november 16. 19:31:59

Nem lehetne átalakítani ugy hogy a kimeneten 220V legyen?

zolika1996 2016. november 11. 19:54:05

Mégvalami...ezt az IC-t mivel lehetne helyettesíteni? (ha esetleg nem tudnám beszerezni)

levi27 2013. május 21. 17:10:28

Mekkora az a tápfesz amit maximum elbír a kapcsolás(IC)?Telefontöltő lenne belőle ha elbírna kb 2 vagy 3 "ceruzaakkut" sorbakötve (nagyobb időtartam miatt).

levi27 2013. május 21. 16:12:35

Kedves szpaszi90(@)gmail.comIgen, meg lehet oldani úgy, hogy keresel valami 1,1 voltos vagy állítható (pl lm317) feszültségszabályzót, az autós dolgot pedig konkrétan a 7809-es feszültségszabályzóval

Zoleee 2012. november 11. 16:37:08

A töltő részhez ez a kapcsolás jó?

szpaszi90(@)gmail.com 2012. november 07. 19:22:44

Üdv mindenkinek! Nekem lenne egy olyan kérdésem hogy: hogyan lehetne ezt az áramkört 9V-os elemről/aksiról működtetni úgy, hogy továbbra is 5V legyen a kimenet (a teljesítményt nem tudom, hogy kellene e növelni vagy nem) és minimális feszültségről is működjön (pl.: 1V)! (Telefont akarok tölteni az áramkörrel.) És ha már így alakult, akkor megkérdezném még azt is, hogy hogyan lehetne 12V-ról tölteni egy 9V-os aksit (hisz az előző áramkőrt néha fel kell tölteni) a 12V-ot az autó szivargyújtójáról illetve 220V-ból 12V-os átalakítóval gondoltam tehát kellene elé valami stabilizáló, hiszen az autóba a 12V csak ritkán 12V. Előre is, köszi! Ja és ha SMD alkatrészekkel is meg tudnánk oldani, akkor annak, örülnék, de ha nem akkor nem!Ha el tudnátok küldeni az mail címemre azt, megköszönném, de ha itt válaszoltok, akkor úgy is jó! Még egyszer, köszi és bocsi a tudatlanságomért!szpaszi90@gmail.com

szpaszi90(@)gmail.com 2012. november 07. 19:15:49

Tudom már nem 1 ember linkelt ide, de...Szeretnék megépíteni egy áramkört, amihez ez az IC szükséges. Eddig csak külföldi oldalakon találtam róla hírt, s megörültem hogy itt is találtam.Segítséget szeretnék kérni. Budapesten lakom, s egy MAX756-os IC-re lenne szükségem, s egy boltnevet vagy linket szeretnék kérniElőre is köszönöm

Norberg 2012. október 17. 20:21:54
