Energiatakarékos LED lámpa

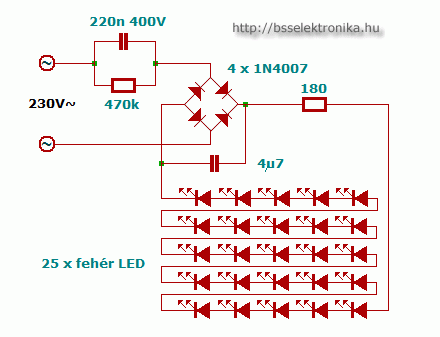

Egyszerű kapcsolású energiatakarékos magas fényerejű fehér LED-ekkel felépített fényforrás. Persze lehet más színű LED-eket is alkalmazni, az igényektől függően.

Az áramkör teljesítmény felvétele 2W alatt van. (Csak összehasonlításképpen, egy átlagos TV készenléti állapotban, - vagyis kikapcsolva - mikor várja az infra távirányító jelét kb 5W-ot fogyaszt - tisztelet a kivételnek)

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
Nézettség:

Szint:


Szavazat:

Készült:
2008. június 19. 14:05
Jelenleg nincs dokumentum a cikkhez.

Vélemény:
54

Szavazat:
22

Mai látogató:
3

Utolsó látogatás:
2024. március 28. 19:44:43

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,4
22
  15  ★★★★★
  3  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok! Néztem a hestorenál ez a led van 32ft darab áron . Azt kérdezném hogy ezek kók lennének a kapcsoláshoz vagy módosítani kell valamit?


WW05G3SWT4-W
LED 5 mm, HIDEG FEHÉR, 1700-2200mCd, 100°

üdv Sanzon

sanzon   2016. február 07. 16:34:52

(Szerkesztés) "4u7 elhagyva és 220uF helyette"

Psyhopapa   2015. augusztus 01. 00:40:47

4u7-et elhagyva 2 éve működik a kapcsolás.... Le kell copyzni a rajzot, semmi ész nem kell hozzá... cakk-pakk 500ft, nyákkal együtt... (Képet méret hiba miatt nem enged feltölteni)

Psyhopapa   2015. augusztus 01. 00:38:10

Kedves Kanóc!

Ezt nem, de gy másik kapcsolást igen!
Nagyon butákat tudsz kérdezni!

Hubiata   2013. november 14. 16:35:51

Ezt meg lehet csinálni 12V-osra is? =)

Kanóc   2013. november 13. 12:20:33

Igen. En avval epitettem meg, es azota is tokeletesen mukodik.

123456   2013. szeptember 22. 21:26:14

Üdv mindenkinek!
Graetz híd is jó a diódák helyére???
Előre is köszönöm a választ!

fox107   2013. szeptember 22. 00:50:50

Tökéletesen működik:) 220uF 400V-tal a 4,7 helyett kicsit tényleg lomha de dizájnos:)

Psyhopapa   2013. május 01. 20:02:23

A 220n helyére én 330n-t tettem mert csak az volt itthon bontásból.A Fun által említett 220u-t is beletettem (lomhának nevezném az indulást) és remek!
Eddig bírja!

(Viszont 220n helyére 470n rövid életűvé teszi a lámpát)

KG   2013. február 04. 06:06:25

Sziasztok! Egy olyan kérdésem lenne,hogyha a 220nF/400Voltos fólia kondenzátor helyére én mondjuk Wima Fólia kondenzátort teszek be mégpedig ilyen értékűt.: 330nF/400-Voltosat az akkor mit változtat a kapcsoláson?Vagy számit az,hogy nem 220nF/400-Voltos?Olyan választ illetve válaszokat várok aki kulturáltan és értelmesen le tudja írni amit gondol.Előre is köszönet.Szép estét mindenkinek

OLIVÉR   2013. február 02. 00:41:35
