Gitáreffekt: Blue Clipper

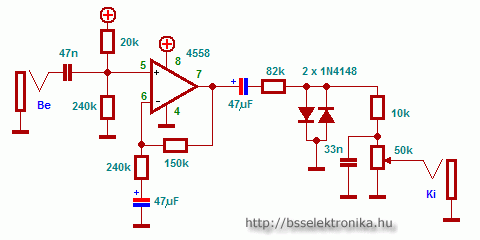

Gitáreffekt kapcsolás 4558 típusú műveleti erősítővel. A tápfeszültség 9V.
Nézettség:

Szint:


Szavazat:

Készült:
2006. szeptember 15. 11:46

Vélemény:
9

Szavazat:
6

Mai látogató:
2

Utolsó látogatás:
2024. március 27. 20:00:57

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
6
  3  ★★★★★
  1  ★★★★
  2  ★★★
  0  ★★
  0  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

így

reinhard1   2021. augusztus 24. 14:35:49
blue clipper.png
blue clipper.png

Ja, és nem 47uF, hanem 4,7!

biztosnemfoglalt   2014. október 08. 11:07:16

Alapvetően el van rontva a kapcsolási rajzon szinte minden érték. Tehát: osztó: 24/20K a 6-os lábon 240ohm, a kimeneten 8,2K és 3.3nF. Ezt ilyen Jack dugóba épített effektként árulták, valamelyik hülye, meg le akarta koppintani, csak a vonalkódokat nem ismerte. Én láttam élőben azért tudom.

biztosnemfoglalt   2014. október 08. 11:06:40

A legnagyobb tiszteletem azoknak kik még építenek...de miért nem működik nekem ?

kistt(@)-zárójel nem kell-citromail.hu   2013. november 06. 14:14:21

Az én véleményem szerint a 82k-os ellenállás helyett 8,2k-oast kell hasznánli.Én most állok neki az elkészítésének.Majd teszek föl videót

pal.marcell(@)-zárójel nem kell-gmail.com   2013. január 16. 18:18:26

Milyen hangzást ad az effekt?

tufi69(@)-zárójel nem kell-citromail.hu   2010. június 24. 20:37:13

Miért más????
Dehogy más! Ne írj már hülyeséget!
Szerintem a legjobb ilyen célra az RC4558. Vagy ha több pénzt szánsz rá akkor OPA2134PA (6-800Ft). Pont erre a kapcsolásra nem érdemes, nem lesz nagy a hallható különbség.
Egyébként oda kell figyelni a lábkiosztásra az igaz, mindig meg kell nézni az adott IC adatlapját!
Működni fog TL072vel is, az se rossz. Csak az MN.... opamp.-okat mellőzzük torzítóknál. Egyébként az általam említett opa.-k lábkiosztása megeggyezik.

klaci.1   2009. november 24. 11:29:04

Persze lehet ! Csak a TL072-nek más a lábkiosztása.

body-guard05a(@)-zárójel nem kell-hotmail.com   2008. szeptember 06. 22:47:24

Üdv.
Ehhez lehet akármilyen más OPA-t is használni (pl.: TL 072)

markuskutato(@)-zárójel nem kell-freemail.hu   2006. szeptember 24. 14:42:17
