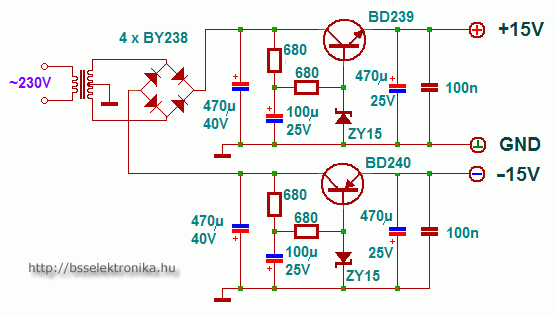

Kettős tápegység tranzisztorokkal


Egyszerű kettős tápegység kapcsolás. A tranzisztorokat hűtőbordára kell szerelni.
Nézettség:

Szint:


Szavazat:

Készült:
2007. május 04. 08:25

Vélemény:
10

Szavazat:
6

Mai látogató:
4

Utolsó látogatás:
Ma 03:51:35

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,2
6
  1  ★★★★★
  2  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

Hangos kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Elbír +-40V ot csak jobban fog melegedni mert több feszültséget kell valahova "eltüntetnie" meg a bemeneti kondi feszültségét emeld meg akkor 50V vagy 63V-ra

ARCT Elektrik   2014. július 30. 08:16:34

Petike!

Szerintem semmit. Keress kapcsolást lm 317-re, vagy 350-re, meg ezek negatív feszültséget előállító párjaira, és stabilizáltan kapsz egy remek plusz-mínusz tápot olcsóbban. Ez a kapcsolás érdekes, de abból az időből való, amikor ezek az ic-k még nem léteztek.
Jó munkát.

Abureka   2014. február 17. 12:53:11

ÜDV!
Mit kéne változtatni rajta hogy szabályozható legyen 15voltos zéner esetén 0-15 voltig
Előre is köszi.

PEtike   2014. február 16. 09:43:55

Üdv!

+-40 voltot képes elviselni tartósan??

Nagyon érdekelne ,mert nem akarom kinyirni az áramkört !

black1989   2014. február 16. 09:12:30

Először is mindig egy kicsivel nagyobb fesz-t kell a bemenetre tenni, hogy stabilan tudjon üzemelni, mint ami a zener feszültsége, ami egyben a kimeneti fesz is.

KoriKimi   2010. június 25. 20:12:18

Ha én 12V-ot kapcsolnék rá kéne változtatni valamin?

tbalazs95(@)-zárójel nem kell-gmail.com   2010. január 06. 18:31:18

Ha változtatjuk a zénert akkor az ellenálásokat nem kell változtatni?
vagy ha igen milyen képlet alapján?

cseffo(@)-zárójel nem kell-freemail.hu   2009. október 31. 15:20:57

Helló, ez a kapcsolás mekkora tápfeszt bír el? El bír mondjuk +- 40 voltot hogy meghajtson egy előerősítőt?

eistevee(@)-zárójel nem kell-hotmail.com   2007. május 30. 22:51:15

Igen, és igen.

bsselektronika   2007. május 07. 23:42:18

a tranzisztorok kicserélhetőek nagyobb áramú típusokra? és a ZY15 cseréjével lehet változtatni a feszültséget?

a választ előre is köszönöm

roland90(@)-zárójel nem kell-freestart.hu   2007. május 06. 00:04:36
