Feszültség vezérelt hangerő-hangszín szabályozó LM1036-al

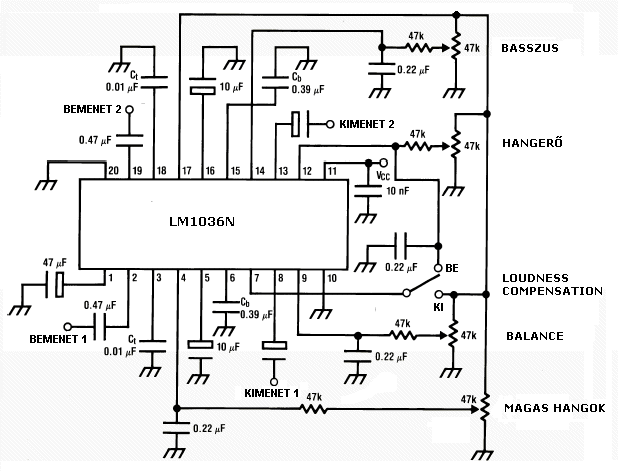

Egyszerű sztereó előerősítő és hangerő- hangszín szabályozó áramkör LM1036 IC-vel. Az összes potméter lineáris típusú legyen. A potméterek helyett ha infra távirányító vevőjét kapcsoljuk, akkor máris a fotelből lehet a hangerőt, hangszínt szabályozni.
Nézettség:

Szint:


Szavazat:

Készült:
2005. április 04. 07:45

Vélemény:
24

Szavazat:
7

Mai látogató:
6

Utolsó látogatás:
Ma 05:20:14

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,1
7
  1  ★★★★★
  2  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Hangos kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Az a baj ,hogy ilyen jó tervhez senki sem rak fel nyákrajzot?????????????????

sanzon   2013. április 08. 16:25:45

Egy fontos dolgot azért ne felejtsetek el.Mégpedig azt, hogy az erősítők átlagos bemeneti feszültsége kb. 200 mV. Ez az előerősítő ennél sokkal többet képes kiadni.Tehát, ha közvetlenül kötöd össze,akkor hamarabb túlvezérlésbe kerül és ez által a torzítása is jelentős mértékben megnő.A megoldás egyszerű. A kettő közé (kimenet és bemenet) egy - egy 22k trimmer potit tegyetek be és ezzel szépen be lehet szabályozni az egész müködését.(zajszintet,tortitást,kimenő teljesítmént egyaránt.Én ezt szoktam alkalmazni és bevált.(Igaz és nem rajongok a 1036-ért, de nem rossz.Izlés kérdése)

Katona László   2013. január 06. 14:46:09

Ha megnézed az LM1036 adatlapját, akkor ott lehet látni, hogy a basszust befolyásolja.

KoriKimi   2012. június 15. 17:18:42

Mit takar az a kicsi?
Torzulás?
Hangerő csökkenés?

humphrey012(@)-zárójel nem kell-freemail.hu   2012. június 15. 16:47:26

Igen, ki lehet váltani hozzá közel eső értékűvel. Én 330nF-ot raktam be. Természetesen egy kicsit változni fog.

KoriKimi   2012. június 15. 16:30:18

Hello!
A 390nF-es kondit ki lehet válltani valamilyen más kondival?

humphrey012(@)-zárójel nem kell-freemail.hu   2012. június 15. 14:34:13

Sziasztok,
én megépítettem egy 2x50 w-os végfokerősítőhöz de nekem nem igazán szól, nagyon halk és még néha recseg is! Tudnátok küldeni egy rajzot vagy valakinek eltudnám küldeni a sajátom és letudná ellenőrizni hogy jó-e?

szunyog2000(@)-zárójel nem kell-gmail.com   2012. január 15. 18:08:42

Hello!
Tudna valaki küldeni egy nyákrajzot és hozzá egy beültetési rajzot?
Előre is kössz!

H.Balázs   2010. december 26. 21:09:20

Ha Valaki megcsinálja ezt a kapcsit és torzít neki az azért van mert szar az erősítője!
Én is megépítettem, és először egy logitech 2.0-ás hangszóróval teszteltem és valóban ha odatekerem neki a basszust és maxra tekerem a hangerőt akkor elkezd torzítani, de amint rákötöttem a sony dav-dz20-as házimozimra, életrekelt a kicsike.
Mivel a házimozihoz van mélynyomó ami megbírkózik a basszussal, máris tök jól szólt. Ha valakinek van 2.1 vagy 5.1-es rendszere, annak csak ajánlani tudom.

valaki   2010. november 05. 19:11:22

hello
VCC (tápfeszültség): 9-16V

josza16(@)-zárójel nem kell-freemail.hu   2009. április 24. 07:34:17
