Vezérlő áramkörök

Bekapcsolási késleltetés

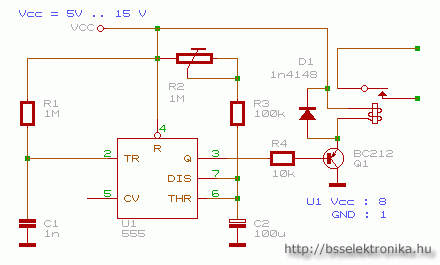

A kapcsolás fő eleme az 555 timer IC. Az áramkör alkalmas nagyteljesítményű végerősítők bekapcsolásakor a hangfalak leválasztására, és csak az időzítés lejárta után történő rákapcsolásra. Az 555 kimenete (3. láb) a tápfeszültség megjelenésekor azzal azonos értékű, majd a beállított idő letelte után 0 szintű lesz. Ekkor nyit ki a Q1, és kapcsolhatja például a hangfalakat. Az IC közvetlen kimenete felhasználható még mikroprocesszoros rendszerben a RESET jel előállítására is.
Nézettség:

Szint:


Szavazat:

Készült:
2000. szeptember 15. 16:20

Vélemény:
28

Szavazat:
28

Mai látogató:
5

Utolsó látogatás:
Ma 01:50:16

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,9
28
  13  ★★★★★
  6  ★★★★
  4  ★★★
  3  ★★
  2  ★

Legújabb írás

Rádiós

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szia Tamás!
Nézd át újra, valamit elronthattál. Én is megépítettem és kiválóan működik, bár én NPN tranzisztort használtam (így először kapcsol és utána enged el). Nézd meg, hogy minden alkatrész jó-e. Köss egy 10nF-os kondit az IC 5. lába és a föld közé, az én esetemben ezután működött megfelelően.

Vipera   2017. július 08. 21:54:08

Sziasztok!
Megépítettem a módosításokkal, de nem késleltet abszolút. Nekem olyan késleltető kéne ami a tápfesz megkapása után kb 15-20 mp múlva kapcsolja a relét.
Üdv Tamás

stomek68   2017. július 07. 20:02:37

sziasztok lenne egy kérdésem:
hogyan lehetne átalakítani úgy hogy a bekapcsolásnál a kimenet 0 szintű és az időzítés után váltana a tápfeszültség szintjére?
köszi a választ

Zoltán   2017. február 16. 22:10:41

Jól működik kicsi átalakítással bd244c tranzisztorral pusz 1 10 nano kondi az 5 ös lábra. A betáphoz lm7812 stab ic a 555 ic 8as lába 4 essel összekötve a + ra

icoj83   2016. október 10. 23:26:41

Az 5-ös láb 10 nanós földre kötésével én is egyetértek. Az én problémámat ez oldotta meg.

Vipera   2016. május 18. 12:35:00

Ennyire nem nézitek meg a képet, oda van írva a táplábak bekötése, ne legyetek már vakok....
Vagy színvak itt valamelyik kolléga és nem látja azt ami kék betűkkel van írva??

sanyaaa   2014. október 05. 19:37:41

A rajz maga hibás, mert nincsenek rárajzolva a táp lábak, ez tény, és ha nem működik, utólag könnyebb odaírni a rajz mellé a táplábak bekötéését, hamár a rajzról lemaradt... Minden más értelmes 555 rajzon érdekes módon bevannak ezek is rajzolva, ezt a rajzot bárhogy "olvasom" nincsenek, csak mellévan "pöttyintve".

farkas.yoci(@)-zárójel nem kell-gmail.com   2014. október 03. 23:35:48

Osztom a moderátor véleményét, a rajz nem hibás.

Sanyaaa   2014. szeptember 04. 15:27:33

A rajz nem hibás és nem hiányos, ott van a rajzon a vcc és a gnd bekötése csak tudni kellene rajzot olvasni ha már bírálni tudsz. Az 5. láb kondival a földre egy lehetőség, anélkül is működik az áramkör.

bsselektronika   2014. szeptember 04. 09:21:23

Lemaradt az előző hsz.ből:
A 8. lábat a + -ra, és/vagy a 4. lábra kell kötni.
Az időzítő alkatrészek /R2, R3, C2/ változtathatók.

Bandi   2014. szeptember 03. 08:20:35
