Zenész

Gitár előerősítő

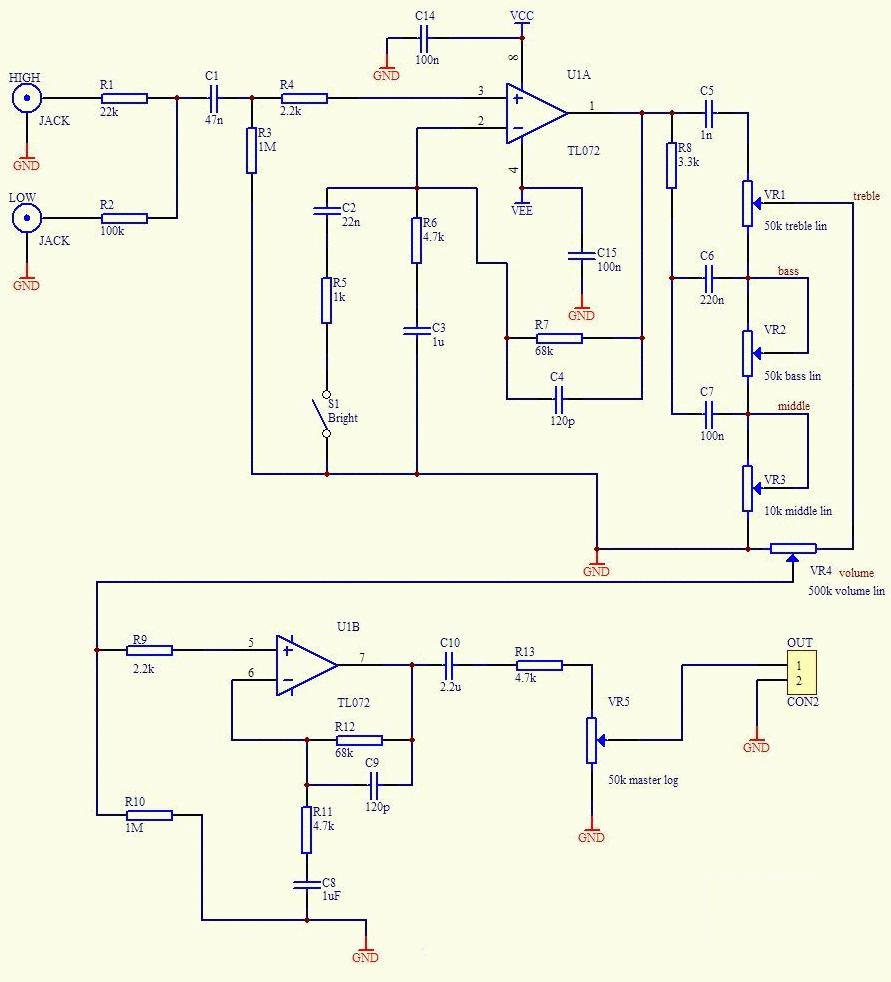

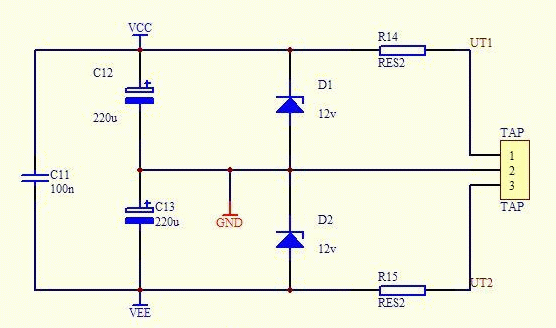

Gitár előerősítő kapcsolás, 3 hangszínszabályozóval (mély, közép, magas), alacsony és magas jelszint bemenetekkel. A felső rajz a feszültség stabilizálást mutatja a TL072 típusú műveleti erősítő számára, amely a tulajdonképpeni erősítést végzi.
Nézettség:

Szint:


Szavazat:

Készült:
2005. április 20. 13:20

Vélemény:
14

Szavazat:
14

Mai látogató:
28

Utolsó látogatás:
Ma 22:23:18

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,3
14
  3  ★★★★★
  4  ★★★★
  3  ★★★
  2  ★★
  2  ★

Legújabb írás

Hangos kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Egy kérdés: a torzítást ez a kapcsolás megoldja, mert én olyat szeretnék, hogy tudjak tisztán is, torzítva is játszani. Tehát ha ezt megépítem, akkor ezzel csak tisztán tudok muzsikálni, és szükséges egy külön torzító kapcsolást is építenem?

arpuc   2015. január 31. 17:52:37

üdv.
Az lenne a kérdésem,hogy a gerjedés elkerülés érdekében
jó ötlete fém dobozba tenni ami testre van kötve valamint fém hátas potikat használni aminek a burkolata is testre van kötve .

davix   2014. március 25. 16:25:04

Nah kész, akit érdekel az dobjon egy e-mailt ide: kiszigi@citromail.hu

kiszigi(@)-zárójel nem kell-citromail.hu   2011. május 27. 18:50:58

Nekiestem a nyáktervezésnek, majd szólok ha kész(az eredeti alapján csinálom.

kiszigi(@)-zárójel nem kell-citromail.hu   2011. május 25. 17:48:06

Öcsém ehhez most őszintén minek alkatrészlista????? Minden ott van a rajzon csak meg kéne tanulni olvasni

rethek(@)-zárójel nem kell-freemail.hu   2011. március 08. 19:12:18

Sziasztok! abban az ügyben írok hogy valaki el tudná nekem küldeni ennek az előerősítőnek az alkatrészlistáját és egy rövid magyarázatot mellé az email címemre ???? Előre is köszönöm!!!

sonkamory(@)-zárójel nem kell-citromail.hu   2009. szeptember 26. 19:46:22

A kapcsolási rajzon az R8 ellenállás értéke el van irva, 3,3K értékű helyett 33K értékű megy!!!! :D

josedee(@)-zárójel nem kell-freemail.hu   2009. szeptember 03. 17:30:03

Nem ÉRTEK A RAJZHOZ AKI TUD aztal hogy elküldi az alkatrész listát emailcímemre! ELÕRE IS KÖSZ!

golyostoll08(@)-zárójel nem kell-gmail.com   2008. november 15. 18:31:24

ha valakinek van valami jó nyákrajza ehez lécci külgye el.. előre is kösz!

tefnerimre(@)-zárójel nem kell-gmail.com   2007. december 16. 20:24:47

Hi! Ez is az ESP Elliott Sound Project egyik gitárerősítője Ausztráliából.Az eredeti kapcsolás az alábbi oldalon:
http://sound.westhost.com/project27.htm

froehner(@)-zárójel nem kell-t-online.hu   2006. március 25. 22:44:13
