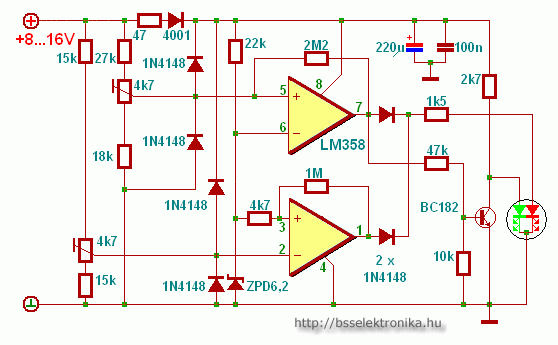

A következő kapcsolás egy gépkocsi akkumulátor feszültségét hivatott ellenőrizni, de más célra is felhasználható.

A kapcsolás lényege hogy 3 különböző értéket tudunk indikálni egyetlen közös katódos kétszínű LED-del.

Az LM358 típusú IC-vel felépített komparátorok a két küszöbszintet állítják be a két trimmerrel együtt (a trimmerekkel egyéni feszültség állítható be) az én beállításom: az alsó 12V alatt (narancs), 12-14, 4V (zöld), 14,4V felett (piros) fényt jelez.

A 47Ω, 1N4001, 100n, 220μF lánc a szűrést biztosítja, az 1N4148-ak a tranzienseket nyomják el. A BC182 típusa nem lényeges, bármely más NPN tranzisztor lehet, a zener a 6,2V-os referencia feszültséget állítja elő. Az átbillenések határozottak.

A megépítéshez sok sikert!
