Feszültség vezérelt hangerő-hangszín szabályzó TCA5500-al

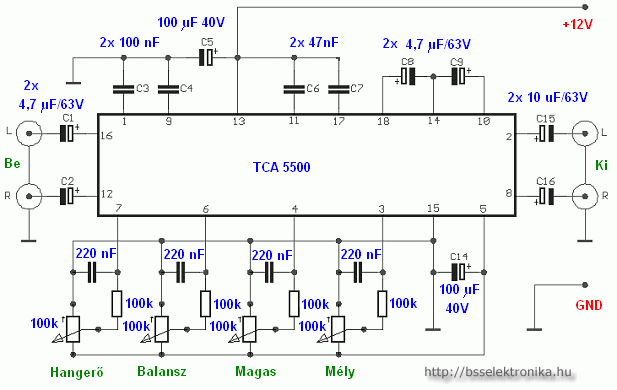

Egyszerű sztereó előerősítő és hangerő- hangszín szabályozó áramkör TCA5500 IC-vel. Az összes potméter lineáris típusú legyen. A potméterek helyett ha infra távirányító vevőjét kapcsoljuk, akkor máris a fotelből lehet a hangerőt, hangszínt szabályozni. A kapcsolás kiegészítve feszültség stabilizátorral és nyák-tervvel itt látható.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2005. március 22. 10:37

  Alkatrész dokumentációk

TCA5500

  Statisztika

Vélemény:
15

Szavazat:
13

Mai látogató:
12

Utolsó látogatás:
Ma 15:16:57

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,9
13
  6  ★★★★★
  3  ★★★★
  2  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Kedves Bartha Zoltán egy olyan kérdésem lenne hozzád hogy az említett kapcsolásodhoz a TCA5500-át hol lehet kapni?? Mert a HQ-Videónál KIFUTOTT TÉTELKÉNT JELENIK MEG!!!! A HE-STORE-NÁL NEM KAPHATÓ.Akkor honnan szerezzük meg hozzá???? Én szeretném megcsinálni mert érdekelne a kapcsolás de ha nincs bele IC akkor az egész nem ér semmit sem sajnos Ebben kérlek segíts nekünk Előre is köszi.: Oli.

OLIVÉR   2013. augusztus 09. 21:07:40

Kedves Bartha Zoltán egy olyan kérdésem lenne hozzád hogy az említett kapcsolásodhoz a TCA5500-át hol lehet kapni?? Mert a HQ-Videónál KIFUTOTT TÉTELKÉNT JELENIK MEG!!!! A HE-STORE-NÁL NEM KAPHATÓ.Akkor honnan szerezzük meg hozzá???? Én szeretném megcsinálni mert érdekelne a kapcsolás de ha nincs bele IC akkor az egész nem ér semmit sem sajnos Ebben kérlek segíts nekünk Előre is köszi.: Oli.

OLIVÉR   2012. december 29. 11:47:59

Üdv!
Megcsináltam a kapcsolást, egy dolog kerülte el a figyelmem, mégpedig, hogy honnan lesz ilyen TCA 5500-as IC-m. Esetleg valakinek volna ilyen IC elfekvőben? Vagy egy webáruház, ahol tudok ilyet venni?

djgyetva(@)-zárójel nem kell-indamail.hu   2012. július 20. 13:37:40

sziasztok
szerintem megépítem és kipróbálom mert van 1 STK4172II erölködök csak előerősítő kell hozzá. Nem tünik bonyolultnak . Remélem müködni fog

adi0721(@)-zárójel nem kell-hotmail.com   2009. szeptember 16. 21:23:31

Hát igen az emberi figyelmetlenség....
Ott van k..rva nagy betűkkel hogy 12V a táp
szerintem max 100mA-t vesz fel
és a recsegés meg azért lehet mert szar a poti(elveszíti a kontaktust a pályával)

nem ismered!   2008. november 03. 21:08:13

segítsen már valaki már egészen alakul a dolog csak olyan információkra lenne szükségem hogy mennyi tápfesz kell neki,illetve hány mA vesz fel teljes kivezérlésnél
ezt azért kérdezem mert kezdő vagyok, megmég hogy szerintetek az mitől lehet hogyha a balanszt áttekerem az egyik oldalra akkor a másik hangfal halkan recseg illetve hogyha leveszem a magasat meg a mélyet vagy egyszerre vagy külön külön akkor is recseg
segítsetek léci!!!!

szlacika(@)-zárójel nem kell-freemail.hu   2007. március 13. 19:12:38

sziasztok
megépítettem a kapcsolást de nem úgy műkszik ahogy kéne!!! torzít és recseg szerintetek mit ronthattam el, pedig a számítógépről működtetem.

szlacika(@)-zárójel nem kell-freemail.hu   2007. február 21. 21:21:20

hy tudna nekem is valaki paneltervet küldeni ?

szlacika(@)-zárójel nem kell-freemail.hu   2007. február 21. 21:07:46

Ezt elsősorban azoktól kérdezem, akik már megépítették

szlacika(@)-zárójel nem kell-freemail.hu   2007. január 24. 15:09:48

hy
Az lenne a kérdésem, hogy hánykohmos potik az ideálisak hozzá ?

szlacika(@)-zárójel nem kell-freemail.hu   2007. január 22. 18:33:21
