Hangos kapcsolások

Intercom

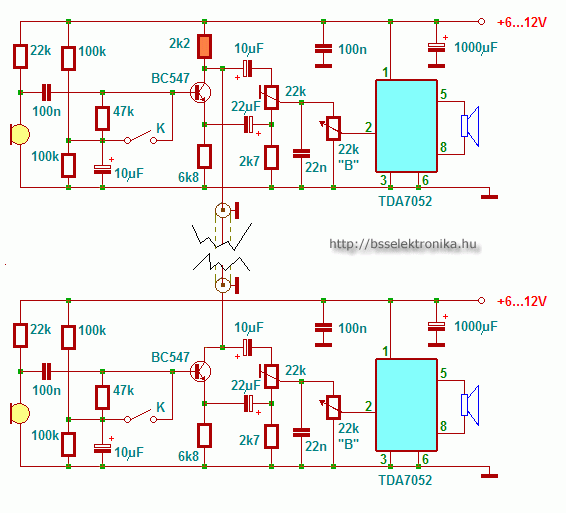

A kapcsolás segítségével 2 vezetéken keresztül lehet beszélgetni. Mikrofonként bármilyen elektret mikrofon megfelelő, az előerősítését a BC547 tranzisztor végzi. A K kapcsolóval az adás kapcsolható be-ki, a bekapcsolt állapotában csak vétel van, adás nincs. A vett jel erősítését a TDA7052 IC végzi, a hangerő a 22k logaritmikus potméterrel szabályozható. A 22k-s trimmerrel a torzítás küszöbölhető ki. A két kapcsolás megegyezik, kivéve a 2k2 ellenállást, melyet csak az egyik állomásnál kell beültetni.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2006. június 29. 10:07

  Alkatrész dokumentációk

BC547, TDA7052
