Világítás, fényvezérlés

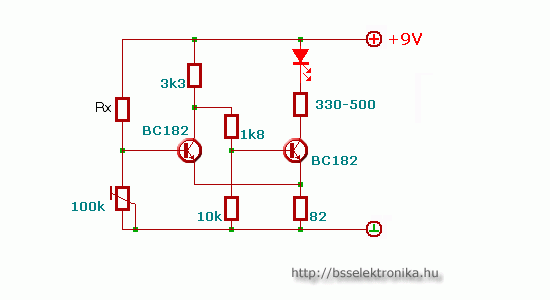

Alkonykapcsoló


Az Rx lehet fotoellenállás, vagy fototranzisztor. Fototranzisztort úgy is csinálhatunk, hogy egy npn fémtokozású tranzisztor fémsapkáját felül óvatosan körbevágjuk. Ide védelem céljából rárakunk egy átlátszó fóliát. Az így nyert fényérzékelő tranzisztor kollektorát és emitterét kell bekötni az Rx helyére, a kollektor megy a + 9V-ra. A potméterrel szabályozható az érzékenység, azaz hogy milyen fényerőnél kapcsoljon be illetve ki az áramkör. Ha a potmétert és az Rx-et felcseréljük, a kapcsolás fordítva fog működni, tehát világosra fog kapcsolni.
Nézettség:

Szint:


Szavazat:

Készült:
2005. március 03. 08:10

Vélemény:
52

Szavazat:
33

Mai látogató:
12

Utolsó látogatás:
Ma 07:11:15

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,0
33
  12  ★★★★★
  14  ★★★★
  4  ★★★
  2  ★★
  1  ★

Legújabb írás

Autós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Akkor elnézést a föltöltenek ! :) gazdagabb lettem egy kis tudással

David1912   2016. június 28. 18:47:04

Tranzisztor fűrészeléshez példa:
http://bsselektronika.hu/index.php?w=czOyphGQNs

bsselektronika   2016. június 25. 13:54:15

Dabid1912! én már láttam olyat, és tényleg működik...

Daranbalt   2016. június 25. 08:01:39

Megnézném hogy lehet csinálni foto tranzisztort sima tranyoból !

David1912   2016. június 24. 14:42:29

Meg lehet oldani, ha nagyobb előtét ellenállást teszel a LED-nek.

Ember   2014. október 12. 14:44:03

Hali!

Megoldható lenne hogy 12 V-ról működjön ez a kapcsolás.Mind a két formája (fényre be és fényre ki) érdekelne.A fényre be az autóba kellene legalább 10 leddel (párhuzamba kötve) a fényre ki pedig 1-3 12 V-os 12 cm-es ventit (szintén párhuzamba kötve) hajtana egy nagy terráriumba.
Ezt a kérdést egy másik kapcsolásnál is feltettem de az csak 3 V-os.

Köszi!

Emberkeman   2014. július 25. 20:12:30

A helyes tranzisztor BC182, ehelyett jó a BC547 is, vagy más hasonló NPN tranzisztor

bsselektronika   2014. május 10. 07:05:58

Sziasztok, az a kérdésem lenne, hogy a BC212 helyett belehet e tenni BC547-et?:)

Sülthús   2014. május 09. 09:06:53

sziassztok...a tranzisztorok bc182?..mert 212-est ir a rajzon

mikro   2014. május 04. 11:16:50

Sziasztok csak nekem tűnik úgy hogy ez a kapcsolás picit túl komplikált egy darlington tranyóval simánn csak egy poti meg a fotoellenállás tudunk kapcsolni egy relét (védődiódával ellátva) nekem kb. 3 hónapja superál járdavilágításként TIP122 darlingrontranyóval

neon 1995   2013. június 29. 08:50:29
