EURO SCART jel átalakítása VGA jelre

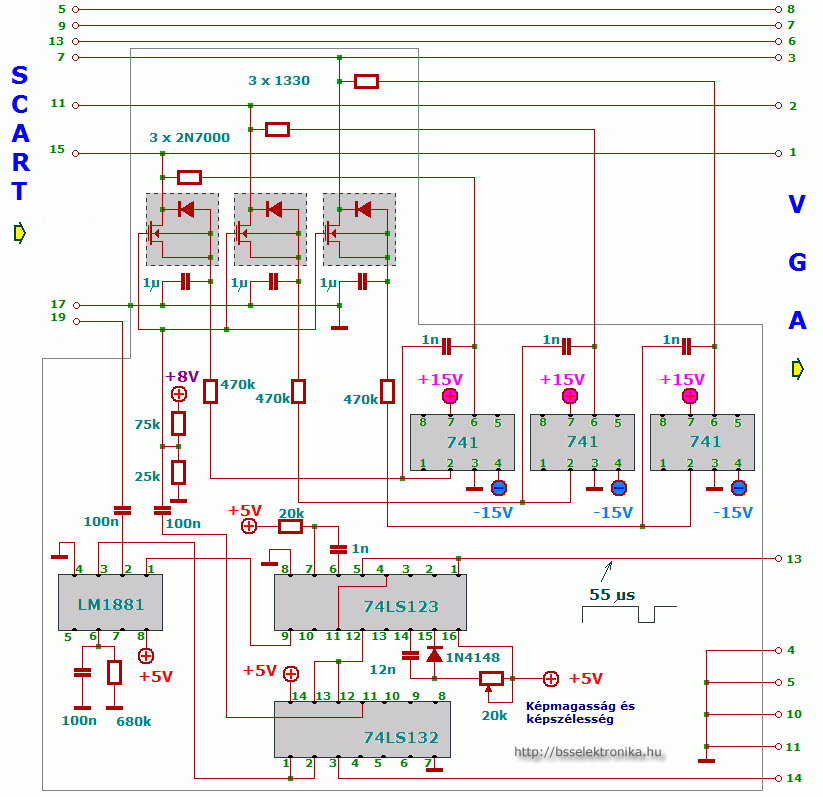

A kapcsolás az Euro Scart csatlakozást alakítja át VGA jelre. Használható videó, dvd lejátszó vagy műholdas TV jelének számítógépes monitoron történő megjelenítésére. Több helyen látható egy sima összekötő kábel ennek a problémának a megoldására, de azok csak egyes típusokhoz használható. Ennek az az oka, hogy a Scart csatlakozóból folyamatosan jön ki a függőleges és a vízszintes szinkronjel. A VGA monitor meg ezeket külön szereti megkapni, ezért le kell választani.

Néhány készüléknél előfordulhat, hogy a Scart csatlakozóban nincs bekötve az RGB jel, ezekkel a készülékekkel a rajz nem működőképes.

A hozzávaló tápegység rajza itt látható:
