Vezérlő áramkörök

Motor fordulatszám-forgásirány szabályzás

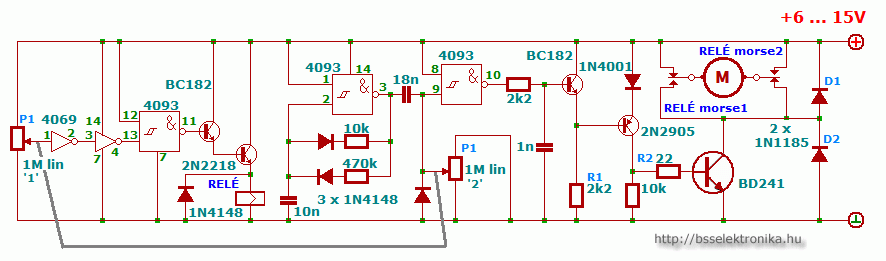

A fordulatszám szabályzás PWM (impulzus szélesség moduláció) elven működik, vagyis kicsi a vesztesége.

A potméter egy lineáris sztereo potméter. Az egyik fele a fordulatszámot szabályozza azzal, hogy a kitöltési tényezőt állítja 5-95% között, a másik fele pedig egy relét vezérel. Ezzel a megoldással elérhető, hogy középállásból kimozdítva a relé meghúz vagy a másik irányban elenged, ezzel a motor forgásirányát megfordítva. A középállásból bármelyik végállás felé tolva növekszik a motor fordulatszáma (csak másik irányba forogva).

Az R1-R2 változtatásával a motor típusától függően lehet a disszipáció értékét a legkedvezőbbre beállítani.

A D1, D2 mindenképpen nagysebességű kapcsolódiódák legyenek. (esetleg schottky diódák)
Nézettség:

Szint:


Szavazat:

Készült:
2008. június 23. 14:16

Vélemény:
6

Szavazat:
8

Mai látogató:
3

Utolsó látogatás:
2019. június 26. 20:37:26

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,5
8
  5  ★★★★★
  2  ★★★★
  1  ★★★
  0  ★★
  0  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Próbáld meg a potmétert kisebbre (pl 100k-ra) cserélni.

ötlet   2016. február 09. 01:50:22

Üdv!

Megépítettem az áramkört, működik is. A problémám az, hogy a potenciométer negyed állásától kezdve már maximális a fordulatszám, és nagyon kicsi az a tartomány amiben szabályoz. Minek az értékén kellene változtatnom? Vagy használjak helikális potmétert? Köszönöm!

arpad.lestyan(@)-zárójel nem kell-citromail.hu   2016. február 08. 19:08:52

Sziasztok!

Azt szeretném megkérdezni, hogy ebben a kapcsolásban van e rövidzár-védelem és hogy megépítette e már valaki, működik e.
Köszönöm.

kzolt(@)-zárójel nem kell-invitel.hu   2012. augusztus 27. 16:38:40

domenek   2011. április 13. 20:52:31

jól sejtem hogy ennek villanyvasút beütése van?

bagi69   2008. augusztus 17. 14:40:02

rr   2008. június 25. 15:13:38
