Világítás, fényvezérlés

Automatikus vészvilágítás

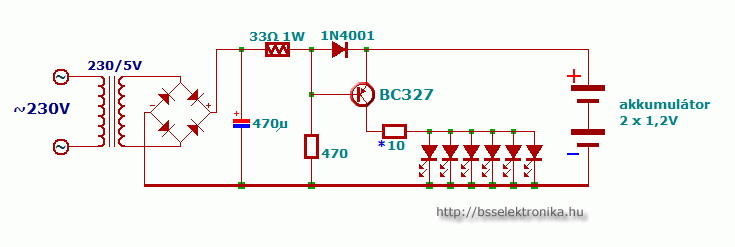

Egyszerű vészvilágítás látható a rajzon. Ha van hálózati feszültség, akkor az lezárva tartja a BC327 tranzisztort, egyben a diódán keresztül tölti az akkumulátorokat. Ha megszűnik a 230V, akkor az akkumulátorok kezdik táplálni az áramkört, és a bázisra negatív feszültség jut, ami kinyitja a tranzisztort, így világítanak a LED-ek. A csillaggal jelölt ellenállás értékét a megfelelő fényerőhöz a LED-ektől függően érdemes megválasztani. LED-eknek érdemes nagy fényerejű fehér típusokat alkalmazni.

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
