USB-s PIC programozó


A netet kutatva leltem erre a zseniális kapcsolásra.
(eredeti cikk szerző: Z.Szilvásy)

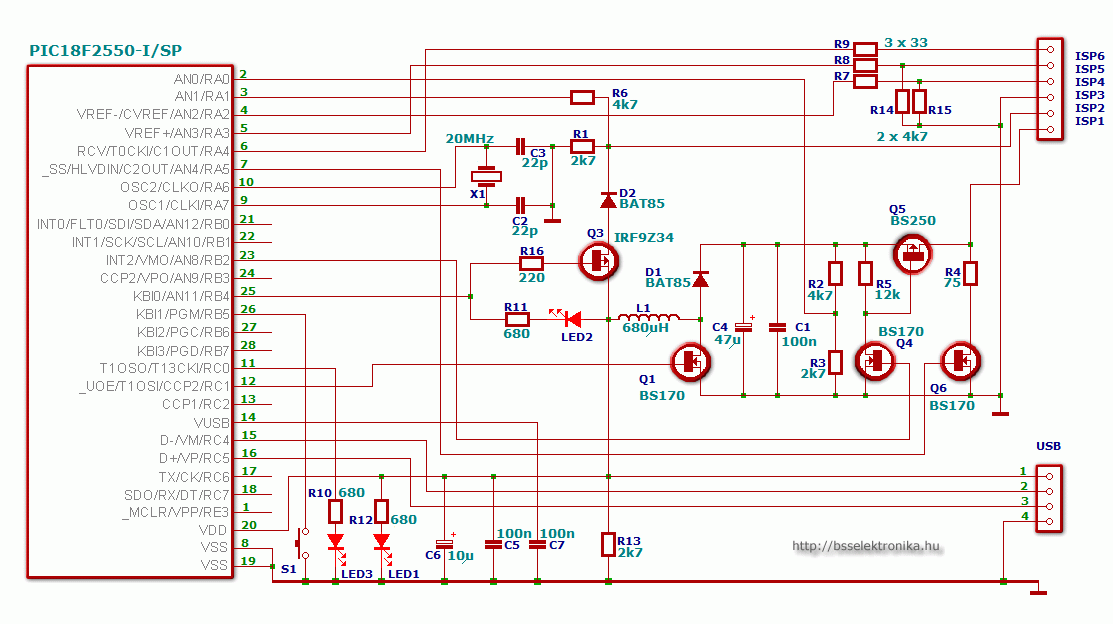

USB-s PIC programozót nem nagyon láttam még kapcsolásban.
Mivel egy PIC vezérli, joggal jön elő a kérdés: Mi volt előbb, a tyúk, vagy a tojás....
Passzolom.
Ha valakinek kell, szívesen felprogramozom a PIC-et. Hozzátok és felprogramozzuk.
PICkit2 -ként működik. Kipróbáltam, szuper...
A PIC-be égetendő program hex file formában itt letölthető

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2011. július 12. 08:48
Jelenleg nincs dokumentum a cikkhez.

Vélemény:
52

Szavazat:
16

Mai látogató:
4

Utolsó látogatás:
Ma 06:17:33

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,4
16
  12  ★★★★★
  1  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

LED-es kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ez egy PICKIT2 klón, mindent lehet vele programozni, amit a PICKIT"-vel :)
PIC 18F2550 olyan 1500-2000Ft körül lehet

Rndr06255   2017. március 12. 23:06:53

Nekem FDS6680A;SI4435DY;IRF5305 van benne.

Rndr06255   2017. március 12. 23:01:58

Corsa, kérlek küldj nekem egy e-mailt, érdekelne a nyák tothcsabi@fbi.hu
Bárki más: Nem tudjátok, hogy lehet pm-et küldeni, vagy egy hozzászóló e-mail címét megtudni, vagy bármi info-t a fórum működéséről?

Előre is köszi!

toocsa   2015. január 27. 15:55:04

krisztinmark1995 Igen működik Win7-el is. Én is azzal használom.

Georgee   2014. szeptember 24. 12:52:40

Üdv valaki meg tudná mondani hogy a kapcsolás működik e win7-tel is vagy csak vista xp stb. ? Köszönöm

krisztinmark1995(@)-zárójel nem kell-freemail.hu   2013. október 19. 12:13:36

üdv! valaki össze tudná nekem rakni ezt a programozót?

erdiboni   2013. szeptember 09. 21:54:24

Tévedtem a q3 miatt tudja a 3,3vot is! :) amit az RA1 bábon mér vissza! lábkiosztás:
ICSP6-AUX,
ICSP5-PGC,
ICSP4-PGD,
ICSP3-GND,
ICSP2-VCC,
ICSP1-MCLR

cooxee   2013. május 03. 07:35:20

Ez a kapcsolás teljesen korrekt, 2 dolog! Lehet vele 3,3V PIC-et is progizni, csak kell egy kiegészítő áramkör, és manuálisan kell állítani a feszkot, ha olcsón akarjuk megoldani! Nincs védelem az olyan eszközökkel szmben amik saját tápal rendekeznek, az áram korlátozó rész ki lett hagyva a pgd/pgc lábaknál!Ez nem gáz, igy olcsóbb a cucc, de ha külső táos cuccot használunk, mondjuk 12v-os táppal érdemes odafigyelni, h a progizó véletlenül se kapjon visszafelé energiát!:) De én még nem építettem olyant amit feszkó alatt kellet volna progizni, uh szinte kizárt ez a hiba! :) Sokat foglalkoztam a témával mire építettem én is egy PIC Kit2 clont át terveztem egy hasnló kapcsolást, SMD alkatrészekre, már pár módosítással! Jó tipp.: a tekercs lehet 470uH és 680 uH is, a tranyókat úgy választottam, h azért ne csak a hangfrekis tartományban menjen, ezért esett a mivel a tekercses rész egy pump-nak nevezett stepup converter, ami PWM-el vezérelt! Ezért a BC846(NPN tipusu) és a BC807(PNP tipusu)

cooxee   2013. május 03. 07:14:07

Hali!
Valaki tudna segíteni?
Amit bejelöltem a kapcs.rajzon az a kimenet hová megy?
Hová kel kötni a pic-et amit programozni szeretnénk?

Működik?
Kell demo kártya?
Mennyibe kerül a PIC18F2550-I/SP?
Köszönöm!!!!

windows19990127(@)-zárójel nem kell-gmail.com   2013. április 12. 21:53:33

Csak az 5 voltos pic-eket lehet vele programozni,a 3,3voltosokat nem.

envagyoke65(@)-zárójel nem kell-freemail.hu   2013. március 01. 00:41:52
