Sziréna 555 IC-vel

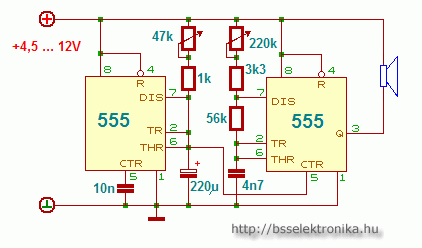

Egyszerű sziréna, 555 timer IC-kel. A hangja a 'Kojak' című krimisorozatban lévő szirénát idézi.
Nézettség:

Szint:


Szavazat:

Készült:
2007. október 29. 17:10

Vélemény:
8

Szavazat:
10

Mai látogató:
3

Utolsó látogatás:
Ma 02:59:16

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,9
10
  3  ★★★★★
  5  ★★★★
  1  ★★★
  0  ★★
  1  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Próbáljátok meg ezzel, vagyis rákötitek a 3-as lábra egy 1,5 K ellenállást, és csak utána ezt a kapcsolást.

laszloprofeta   2015. május 23. 22:18:47
063 - 2N3055-ös egyszerű végfok.gif

Valaki küldene nyáktervet e-mail: tanci.bendi@citromail.hu

brenda   2014. február 07. 16:24:18

mail cimem:tothmate22@gmail.com
kosz elore

tothmate22   2011. november 11. 23:07:59

Engem erdekelne de eppen nem tudok felmenni az email cimemre
mert nem enged.De azert elkultheted.

tothmate22   2011. november 11. 23:06:39

Ne ítélj, hogy ne ítéltess, mondja a Biblia. Próbáld ki, és azután mondj véleményt, tartja a szakember.
Szóval ez egy kiváló, szellemes, és széles határok között vátoztatható kéthangú sziréna kapcsolás.
Bár én a jó hangzáshoz 220k helyett 500k potmétert használtam, és 5-9V tápnál 16 ohmos hangszórót. Ekkor a 30-60 mA volt az áramfelvétel, de az IC 200 mA-ig terhelhető.
Ha valakit érdekel el tudom küldeni a kapcsolás elméletét.

samodai.g(@)-zárójel nem kell-t-online.hu   2009. november 24. 03:27:36

Ez így ebben a formában füstgenerátorként is nagyszerűen alkalmazható. (nem ártana a kimenetet megspékelni egy tranyóval, egy olyannal ami kibírja a terhelést)

darazsibubo(@)-zárójel nem kell-citromail.hu   2008. március 17. 15:53:47

elég érdekes azér így direktbe rákötni a 4 ohmos hangszórót...
12 Volton 3 Amper????
Nem hiszem hogy bírná az ic kimenete...Nomeg a hangszóró se.
36 watt?
Tudom hogy váltóárammal kéne számolni, de azt még nem vettük a suliba:D

giczi.tamas(@)-zárójel nem kell-vipmail.hu   2008. február 05. 21:21:46

Ez a rajz úgy is működik, ha a hangszóró egyik végét a testre kötöm?

Müszi   2007. november 04. 17:16:25
