Kalkulátor

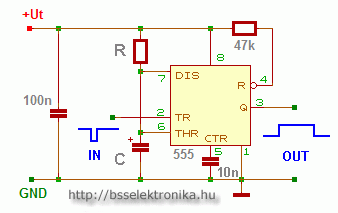

555 timer monostabil multivibrátorként


A kalkulátorral az 555 típusú timer IC monostabil üzemmódjában lehet megadott két értékből a harmadikat kiszámítani. A 47k-s ellenállás ami a 4-es reset lábra kapcsolódik, egy rövidzárral helyettesíthető (vagyis a 4-es láb közvetlenül a +Ut-re kapcsolható) A tápfeszültség (+Ut) 5 és 15V közötti lehet.


  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2005. szeptember 06. 10:00

  Alkatrész dokumentációk

555

  Statisztika

Vélemény:
14

Szavazat:
27

Mai látogató:
5

Utolsó látogatás:
Ma 15:21:30

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,2
27
  14  ★★★★★
  8  ★★★★
  3  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Illetve bekapcsoláskor csak annyi jel jöhet ki 1 pillanatra, hogy a relét véletlenül se huzza meg !! Csak az idő lejártával lépjen működésbe.
A rendszer elem, akku mentes, 1 generátor adja az áram ellátást, amikor elérte a megfelelő fordulatot ( ezt 1 másik rendszer figyeli, és kapcsolja az 5 voltot az időzítőre. Ez a rész szuperjól működik
Előre is köszi a segítséget

tolopoti(@)-zárójel nem kell-gmail.com   2019. május 12. 09:27:20

Sziasztok! Az 555 ic vel ha megépitek 1 időzítőt.
2 kritérium van ! Tápfesz rákapcsoláskor nem lehet a kimeneten jel, csak az idő lejáratakor.
Plusz tápfesz rakapcsoláskor induljon el az időzítés.
Ezt hocy a pekben lehet ??
Időzités 30sec- 1 perc kb

tolopoti(@)-zárójel nem kell-gmail.com   2019. május 12. 09:22:47

Sziasztok
Tudna valaki segiteni abban hogy 1í másodpercig szeretnék villogtatni egy 12 v led sort ami egy infra kaputól kapja a jelt.

nagy   2013. február 16. 14:06:49

Sziasztok!
Tudnátok segíteni abban hogy mennyi időzítés kéne hogy a gomb megnyomása után 2 percig adjon jelet?
Ja és még mekkora ellenállás kéne hogyha +8.5V-os feszültségről indítanám és ha az megszűnik akkor induljon az időzítés? Segítségeteket nagyon köszönöm!

Joci   2012. szeptember 22. 18:18:59

555-el van valakinek bistabil rajza? megköszönném.

horpina(@)-zárójel nem kell-freemail.hu   2011. december 07. 20:33:29

Szerintem "asd", előszőr is remélem tranzisztoron keresztül hajtottad meg a relét, az IC-k kimenete nem túl erős. Ezen kívül valóban illő egy védődióda és néha kondenzátort is szoktak rákötni. Ezen kívül lehet, hogy folyamatosan kapja a trigger jelet, azért nem enged el. Egy 1kohm-os vagy 10kohm-os ellenállással próbáld földre vagy tápfeszültségre húzni a trigger lábat. Monostabil lényege, hogy egy rövid impulzusra egy hosszabbal reagál, magától nem fog X ideig menni és leállni. Kell egy indító jel, viszont ha az meg folyamatos, akkor meg nem fog elengedni a reléd.

eschpi(@)-zárójel nem kell-freemail.hu   2011. július 25. 22:30:53

A dióda az 1-es lábtól nézzen a 3-as felé. A dióda 1N 4001-es legyen legalább. Ettől nagyobb lehet nagyobb.

misu2003(@)-zárójel nem kell-gmail.com   2010. december 05. 00:09:43

Engem is a tekercscsel párhuzamosan kötött dióda érdekelne!
Milyen dióda legyen és milyen polaritással kell bekötni.
Köszi!

suttogo23(@)-zárójel nem kell-gmail.com   2010. augusztus 30. 13:32:52

Sziasztok!

Arra lennék kíváncsi hogy hogyan lehetne megvalósítani aztat hogy 5 percre bekapcsoljon??
ellenállás és kondi érték kellene.
Előre is köszönöm!!!

139   2010. augusztus 11. 08:22:31

Igen.
Illő reléhez,és bármiféle tekercses alkatrésszel párhuzamosan kapcsolni egy diódát,mivel a tekercsben kikapcsolás után annyi feszültség indukálódhat,ami tönkreteszi az előtte lévő alkatrészeket,most pl az 555 IC-t.

Legalábbis valami ilyesmi mehet végbe :D

Tomi   2009. október 06. 17:54:04
