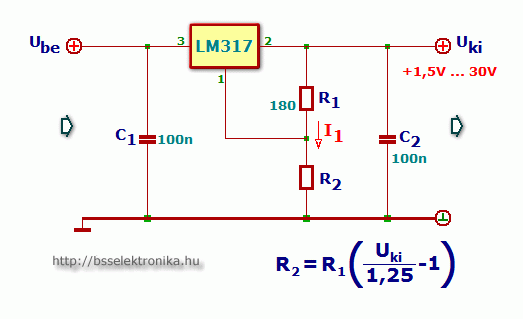

LM 317 tápegység IC bekötése

LM317 rövidzárvédett tápegység IC.

Néhány feszültségértékhez tartozó ellenállás érték:

4,5V 470 ohm 5V 560 ohm 6V 680 ohm 7,5V 910 ohm
9V 1k1 12V 1k5 15V 2k 24V 3k3

Pontos számításokhoz itt található kalkulátor.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2000. június 10. 12:22

  Alkatrész dokumentációk

LM317

  Statisztika

Vélemény:
15

Szavazat:
23

Mai látogató:
5

Utolsó látogatás:
Ma 10:11:02

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,2
23
  13  ★★★★★
  5  ★★★★
  3  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Üdv! Köszönöm a segítségeket, ma este ismét nekifogok a diódás bővítésnek, valamint egy 0.5 A es biztosítékot a bemenethez beépítek. Majd beszámolok.Gy.

gyuraas   2016. október 19. 12:47:04

Mivel modellvasútról van szó, itt jelentős induktív lökések lehetnek a rendszerben, ezt nem szeretik az elektronikák. A kivédeni a hatását soros diódával a kimeneten, és a kimenetre kötött párhuzamos diódával (természetesen záró irányban) lehet. A soros diódának el kell viselnie a terhelő áramot, a párhuzamosnak, pedig valami nagy feszültséget elviselő diódát érdemes berakni (pl 1N4007). Azt esetleg még érdemes számításba venni, hogy a soros diódán kb 0,6V esni fog.

bsselektronika   2016. október 18. 08:15:35

nem egészen világos a problémád. pontosabban azt értem, hogy elszállnak az ic-k, de terhelés alatt, vagy már terhelés nélkül is vannak gondjaid?
ha csak terhelés alatt, akkor azért én megmérném, hogy valóban csak az általad mondott áramfelvétel van-e, ha az is rendben, akkor esetleg betennék egy soros diódát, hogy kivédje az induktív feszlökéseket.
ha már terhelés nélkül is gondok adódnak, akkor -feltételezve, hogy áramkörileg nincs semmi elkötve- a bemenő feszt kezdeném csökkenteni, mert azt tudni kell, hogy az lm a bemenő és a kimenő fesz különbözetét eldisszipálja, ami adott esetben komoly melegedést tud okozni.

nandras01   2016. október 18. 02:15:44

Üdv! Ezzel, és hasonló kapcsolásokkal már 4 LM ment tönkre. Hűtőbordát tettem, kb 8-10 ncm, de fél óra-10 perc a max üzemideje, aztán a tápfeszt minden további nélkül átvezeti. 12-14V, 200 mA terhelés. (modellvasút) .Mire ilyen érzékeny ez az áramkör? (melegszik az LM, épp hogy hozzá tudok érni a hűtőbordához. Ha nincs rajta terhelés, csak be van kapcsolva az áramkör. Kérek segítséget! Gyuri

gyuraas   2016. október 17. 18:18:17

Sziasztok!Ha a R2 potit letekerem a föld-re hatalmas áram indul meg.A másik hogy 2.3V nem tudom lejeb vinni!Az R1 = 240 Ohm.Köszi.Sziasztok!

asako85   2015. február 07. 19:39:59

én két ilyen ic vel építettem egy fesz szabályzót utána meg egy áram generátort, de tottál instabil volt nekem ,mind2ő, aztmondták a trimer miatt, hogy csak fix ellenálást szabad beépíteni , kb csak 100 mA errel volt terhelve

elod88(@)-zárójel nem kell-vipmail.hu   2011. február 28. 18:12:30

Ha nagyobb áramú szabályozható tápegységet akarsz, akkor ezt próbáld ki:

erniefromh(@)-zárójel nem kell-yahoo.com   2008. január 22. 11:10:33

Sziasztok!
Mivel enek a kapcsolásnak az áram erösége elég kevés, lehet e ojat csinálni hogy ezel az áramkörel és potival kiegészitve csak egy vezérlö áramot szabályoznák és a kimenetre egy nagyob feszültségel és árameröségel biro tranzisztort tenék?
Tulajdonképen akkor inentöl a tranzisztor viné át a trafo áramát és igy bármekora trafot belehetne hejezni az icnek meg külön tápot adni valahogy.

bpetike(@)-zárójel nem kell-mailbox.hu   2007. július 07. 23:01:27

uli: igen, használható úgy is, én is így látom hasznát. Csak így kell mellé multiméter a pontos fesz beállításához.
A leadott max áram elvileg 1,5 A, bár nekem sokkal kisebb áramnál is instabil, lehet hogy konstrukciós hiba (vékony a vezeték).

t-f(@)-zárójel nem kell-c2.hu   2007. február 17. 16:43:57

BSS! ha az r2 helyére egy 3 ks potit, Ube pedig egy 24voltos trafó, akkor én ezt innentől használhatom szabályozható tápegységként? az áramerősség ilyenkor mennyi?
üdv

uli   2006. december 29. 16:53:46
