Autós

9V az autóban

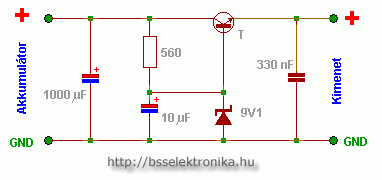

Ha valamilyen elektronikus szerkezetnek 9V-ra lenne szüksége az autóban, akkor ez a kapcsolás megoldást nyújt rá. Az T áteresztő tranzisztor típusa a terhelő áramtól függ, kisebb áramoknál (kb fél amperig) 2N3053 megfelelő. Az elektrolit kondenzátorok feszültsége legalább 25V legyen. A 9,1V-os zener 1 W-os típus legyen.
Nézettség:

Szint:


Szavazat:

Készült:
2006. január 20. 09:29

Vélemény:
25

Szavazat:
11

Mai látogató:
35

Utolsó látogatás:
Ma 12:57:48

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,1
11
  ★★★★★ 6
  ★★★★ 1
  ★★★ 3
  ★★ 1
  ★ 0

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

termeszetesen ez a kapcsolas csupan a zener dioda ertekenek a megvaltoztatasaval atalakithato mas feszultsegure de figzelembe kell venni a hasznalni kivan tranzisztor Vce erteket es a kivant feszultseghez azt hozza kell adni es akkora zener kell mert ez az ertek azt mutatja meg hogy a tranzisztoron mekkora fesz esik mert ez egy soros kor
Jelen tranzisztor Vce erteke max 1.4V ai azt jelenti hogy 9V kimenethez 10.4V zener kellene (9+1.4) ami nincs csak 10 vagy 11 voltos

ARCT Elektrik   2014. július 23. 15:50:43

Még annyi, a bemeneten levő 1000 mikróst én is feleslegesnek érzem, viszont beraknék egy 100-300n közöttit, az autók töltőrendszerében ugyanis bőségesen keletkeznek olyan tűimpulzusok, amiket érdemes kiszűrni, mielőtt ráküldjük az áteresztőtranyóra.

Még egyszer BUÉK!!!

Abureka   2013. december 29. 08:28:51

Igaz, viszont a nagy áramú 7809 lead akár 5A-t, azaz 45W-ot is akár, az már valami, az esetek többségében bőségesen elegendő. No meg a rövidzár-védelem...
Ha e fölötti teljesítmény kell, akkor elfogadom a létjogosultságát.

Boldog Újévet mindenkinek!!!

Abureka   2013. december 29. 08:25:14

Az aku felől az 1000 mikrós kondi felesleges, mivel az aku maga is egy nagy kapacitású kondenzátor.

Sanyaaa   2013. december 28. 16:26:04

A 7809 csak max 1,5A-t bír, már ha az L típusút veszed, ez viszont a tranzisztor típusától meg a hűtő felülettől függően akármeddig bővíthető.

Sanyaaa   2013. december 28. 16:24:47

Igen, én is híve vagyok a diszkrét alkatrészekből összerakott, saját fejlesztésű áramköröknek, mert hát ez az igazi móka, de ez a kb. 35 éves áteresztőtranzisztoros alapkapcsolás már tényleg túlzás, ha mindezt egy 7809 megoldja. Ráadásul jóval nagyobb stabilitással. Ennek ráadásul a terhelés függvényében némiképp ingadozik a kimeneti feszültsége.
Igénytelenebb elvárások esetén azonban elég lehet.

Abureka   2013. december 28. 08:14:11

a zénert kicseréled egy 4V-os tipusúra

rastakyborg   2013. december 27. 18:38:31

Valaki tudna nekem segíteni?????

domenekkoma(@)-zárójel nem kell-freemail.hu   2013. december 27. 15:16:12

Helló
Nekem ez a kapcsolás kéne csak 4v-al!!!!

domenekkoma(@)-zárójel nem kell-freemail.hu   2013. december 27. 15:05:40

7809? 9vót van ott is

gobberman(@)-zárójel nem kell-gmail.com   2013. január 07. 02:45:56
