Feszültség vezérelt hangerő-hangszín szabályozó LM1036-al 2.

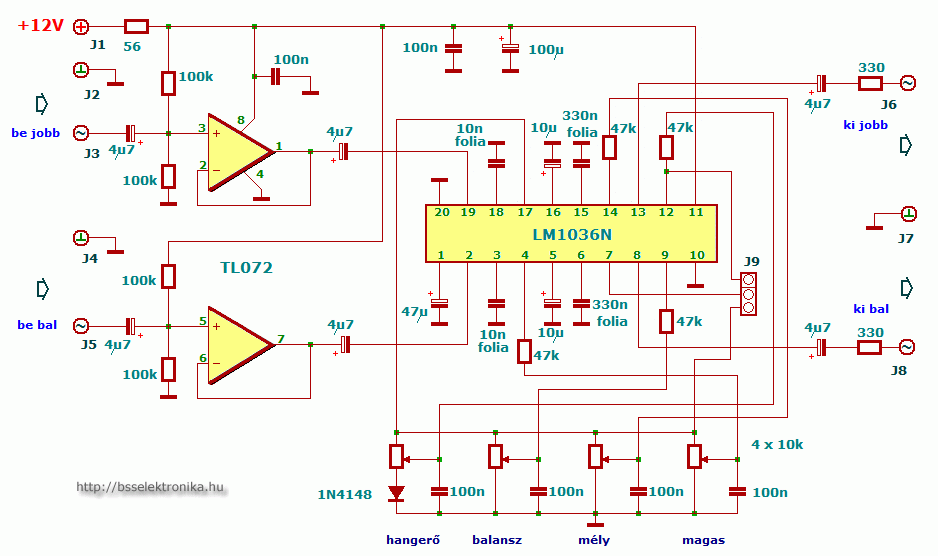

Ez egy egyszerű sztereó előerősítő és hangerő- hangszín szabályozó áramkör LM1036 IC-vel. A kapcsolás előnye hogy 12V-ról üzemel. A potméterek lineáris típusúak legyenek. Jó a hangminősége. A kapcsolást én már megépítettem, elsőre indult, ajánlom mindenkinek. A potméterek helyett ha infra távirányító vevőjét kapcsoljuk, akkor máris a fotelből lehet a hangerőt, hangszínt szabályozni.

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2009. november 14. 18:02

Vélemény:
57

Szavazat:
17

Mai látogató:
14

Utolsó látogatás:
Ma 14:40:59

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,1
17
  8  ★★★★★
  5  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

LED-es kapcsolások

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Valaki tud nekem küldeni egy nyáktervet sprint-ben
email: andris.benedek3@gmail.com

andris.benedek3(@)-zárójel nem kell-gmail.com   2014. június 29. 23:10:36

Hello!
Ez a kapcsolás jó szereo A-osztályú erősítőhöz?

Válaszokat előre is köszönöm!

danee0314(@)-zárójel nem kell-freemail.hu   2014. április 02. 19:44:07

Nagyon jo az LM1036N es ic en is csinaltam mar ketto hangszint vele egyet egy Quad405 meg egyet egy VF2be es tokeletesen munkodik anyi,hogy nem kell ele muveleti erosito nekem sincs natur az ic az alkatreszeivel a kimeno jel igy is akkora maxon mind a bemeno es igy egyaltalan nem gerjed es nem torzit meg max hangeron semm

farkasgabor7403(@)-zárójel nem kell-freemail.hu   2014. március 31. 10:29:57

Kössz mindenkinek az ötleteket. De megvan a megoldás, kicsit át kell gondolni a kapcsolást mivel maga az LM1036 os gerjed be nagyobb hangerönél. Ideglenesen a bemenetére kötöttem trimmer potit majd feltekertem a hangeröt és addig alitottam még meszünt a gerjedés. Hangeröt alig veszitettem de tiszta hangot annál többet kaptam.
Egy szo mint száz, ez jo kis kapcsolás de DVD-re kötve gerjed(-t).

bazso77   2013. december 03. 08:46:12

A végfok táp nem szól bele, mivel egy kondenzátorral galvanikusan le van választva az előtte lévő fokozatoktól.
A pattogás esetleg abból is adódhat, hogy túl nagy a bemenő jeled, túl vezérli az ic-t, csak tápfeszig hajtható ki, ezért volt ha emelted a tápfeszt akkor enyhült a probléma.
Megoldás:
-Bemenő jelet feszültség osztóval csökkenteni.
-Esetleg egy trimmer potit be iktatni, hogy állítható legyen, és az alá a szint alá állítod a bemenő jel erősséget, ahol még normál tartományban működik.

(Ha szimmetrikus a végfokod, akkor érdemesebb szimmetrikus hangszín szabályzót használni, mivel így csak az egyik félperiódust erősíti tovább, zenészként nekem nagyon bántotta a fülem ha így volt megoldva.)

sanyaaa   2013. november 20. 01:40:28

Koszi az otleteket, a kimeneti trimerre en is gondoltam csak meg nem probaltam ki. Ami a tapot illeti a vegen mar labor taprol uzemeltettem 500mA aramkuszobon de a felvett aramerosege nem lepte tul a 40mA-t. A fesz meg termeszetesen stabilan allt.
Az igazsag az hogy en attol felek, hogy a vegfok es az eloerosito nem fernek ossze. Mivel a vegfok szimmetrikus tapot kap -35 0 +35 volt.

bazso77   2013. november 19. 17:00:54

Kedves bazso77! Ezzel a jelenséggel már én is többször szembesültem. Az való igaz, hogy az előerősítőnek a tápját piszkosul meg kell szűrni, mert különben még a rádiót is hallgathatod vele.Én ezzel a 1036-os IC-vel építettem egy kapcsolást.Viszont nem adtam neki csak 10 V-ot.A másik,hogy a kimenetre 1 - 1 22k trimmer potit tettem, így szépen be lehet állítani a kimenő jelet a végfok felé.A tápod egyébként bírja a teljes terhelést.Olyan is előfodulhat, hogy terhelésre az áram leesik és azért pattog, zúg, meg mindent csinál.Erre rámértél (feszültség, áram érték terheléskor.)?

Katona László   2013. november 19. 15:18:56

Én már találkoztam ezzel a problémával a megoldás jó sok pufferkondi.

Dantehnor   2013. november 19. 14:22:41

Hali!

Latom a kulombozo velemenyeket, engem az erdekelne valaki tesztelte mar valaki komolyabban ezt a kapcsolast?
En mar tobbet is epitettem beloluk mindegyik elsore indult, egyetlen gondom van veluk. Ha 12V rol hajtom 3/4 hangeronel elkezd pattogni eleg durvan, kulonosen ha a balans atvan huzva valamelyik oldara. Miutan megemeltem a tapot 15v ra a jelenseg csokkent de nem szunt meg. Ha pedig csokkentem a feszt hatvanyozodik a dolog. Talalkozott mar valaki ezzel a problemaval??
Esetleg valami megoldas??

bazso77   2013. november 19. 12:33:59

Az a TL-ic 1x-es erősítésre van beállítva, gondolom a készítő az impediancia illesztést akarta vele megoldani, de arra van egyszerűbb módszer is.
Amúgy az okoskodás látom megy mindenkinél, de meg is nézte valaki hogy miként van bekötve szerencsétlen ic, vagy csak rá néztetek és adjátok a "nagy elektro-szakit" ?
Nem erősít a bemenő jelen, mivel 1x-es az erősítése, a bemenő jel meg egyezik a kimenő jellel, mind feszültség szintben, mind fázisban, mivel nem invertáló lábra megy a bemenet.
Bár maga az ic teljesen felesleges elé, csak a hangzást rontja, TL-ic nem való hang útjába (személyes tapasztalat).

Sanyaaa   2013. november 19. 01:21:28
