Hangfrekvenciás erősítő (80W)

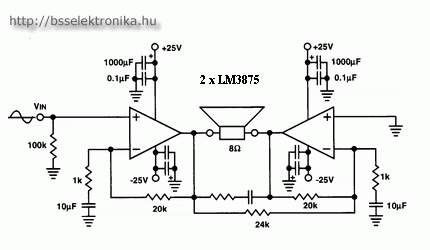

Két LM3875 típusú erősítő hídkapcsolásban. A hangszóróval párhuzamos RC tag tipikus értéke 100n/100 ohm, az esetleges gerjedések megakadályozására szolgál. A tápegység +- 25 V feszültségű szimmetrikus kialakítású legyen.
Nézettség:

Szint:


Szavazat:

Készült:
2003. április 15. 20:00

Vélemény:
9

Szavazat:
5

Mai látogató:
29

Utolsó látogatás:
Ma 14:55:06

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
5
  ★★★★★ 2
  ★★★★ 2
  ★★★ 1
  ★★ 0
  ★ 0

Legújabb írás

Erősítők, előerősítők

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ne vegyétek sértésnek, de ahogy látom nem sokan ismeritek ezt az IC-t. Ennek a szóló (nem hidalt) verziója az itt leközölt félvezetős erősítőket (kivétel pl.: a osztályú, quad 405) mind lealázza. Viszont meg is van a saját fogyasztása (a 20W-os kistesójáé 52W), így legalább egy 250 wattos trafót ajánlok hozzá. és ellégé gejedékeny.

Zoleee   2012. november 19. 19:49:11

az a kérdésem hogy +-12V al kiadná ezt a teljesitményt?

neocska   2009. április 14. 10:12:48

trafóba 100w elég . szimetrikus táp kell oldalanként 6800uf elégis. de sztem elég para ez a kapccsolás....

dj.bendzzzsi(@)-zárójel nem kell-citromail.hu   2008. október 23. 10:42:26

AKOR ENNEK MOST SZIMMETRIKUS TÁP KELL, ? A KB HÁNY WATTOS TRAFO KELL HOZZÁ , ?

dandyke0(@)-zárójel nem kell-gmail.com   2008. szeptember 05. 16:28:58

Hello!
Valaki írja meg e-mal-be nekem, hogy a kapcsolásnál a -25V-nál mekkora az a 2 kondi! Meg a hangszóró alatt az ellenállás és akondi mekkorák!

josza16(@)-zárójel nem kell-hotmail.com   2007. június 10. 12:27:25

ha nem +- tápot adsz neki akkor a jobb oldali ic-nek a neminverz bemenetére ellenálásosztó kell, féltápfeszre
kicsatoló kondi sem kell, és a bemeneti ellenálást is osztóra kell csatolnod...

fatik(@)-zárójel nem kell-citromail.hu   2007. április 09. 14:56:02

jah meg a nyákrajzot is plssss

cserko16(@)-zárójel nem kell-freemail.hu   2007. március 20. 19:15:59

Csocsi!
A beültetési rajzot el tudná valaki nekem külldeni megköszönném!

cserko16(@)-zárójel nem kell-freemail.hu   2007. március 20. 19:15:10

Sziasztok.
Szerintem nem teljesen szimetrikus a kapcsolás. Az egyik oldal nagyobbat erősít, amitől a kimenő jel torz lesz. A vízszintes, 24 k-s ellenállás helyére egy 33 k poti kell, azzal lehet a két oldalt szimetrizálni.
A kapcsolás egy tápfeszről is elmegy, kicsatoló kondi sem kell.

rozsomak6(@)-zárójel nem kell-icqmail.com   2005. május 16. 20:46:54
