Lágyindító - koppanásgátló

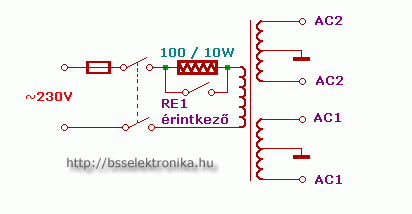

Ez a ketyere három feladat megoldását célozza. Tudott dolog, hogy a nagyteljesítményű erősítők transzformátorai a bekapcsoláskor igen nagy áramlökést produkálnak a hálózat felé, ami akár a hálózatvédő automata leoldását is eredményezheti. Ezt akadályozza meg oly módon, hogy nem közvetlenül kapja a 230V-ot a trafó, hanem egy ellenálláson keresztül, és csak mikor a trafó már felmágneseződött, csökkent az áramfelvétele, akkor iktatja ki a korlátozó ellenállást a körből.

A másik feladat a hangszórók késleltetett rákapcsolása a végerősítők kimenetére, illetve a kikapcsoláskori gyors lekapcsolásuk, hogy a tranziens lengések ne jelenjenek meg a hangszórókon. Ez a bekapcsolási koppanásgátlás néven ismert eljárás.

A harmadik cél, a hangszórók védelme, az erősítő kimenetén esetleg megjelenő DC ellen, úgy, hogy közben a nagyszintű, alacsony frekvenciájú, mély hangok ne váltsák ki a leválasztó relé működését.

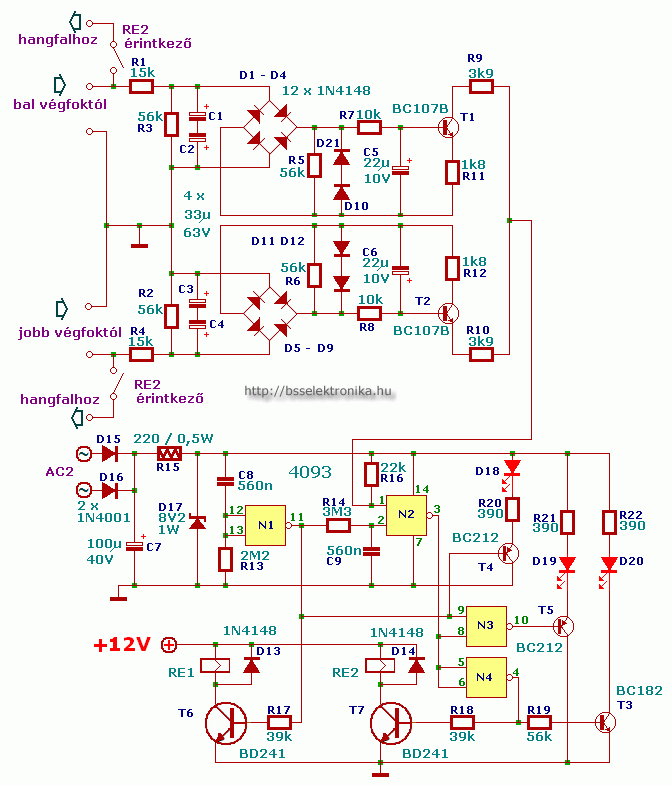

Nos, ez a kapcsolás mindezen feladatokat egyszerűen megoldja. A relék bármilyenek lehetnek, 12V DC behúzó feszültséggel, a kívánt áramerősség kapcsolására alkalmas érintkezőkkel.

Talán egyetlen hátránya a kapcsolásnak, hogy vagy olyan trafó kell hozzá, amin a nagyáramú tekercsek mellet van egy 2x12V-os külön tekercs is, de ha valaki ez után készíti, vagy készítteti el, akkor ez nem gond. A másik megoldás egy kisteljesítményű trafó beépítése, együtt kapcsolva a fő trafóval.

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
Nézettség:

Szint:


Szavazat:

Készült:
2008. február 21. 20:13

Vélemény:
16

Szavazat:
13

Mai látogató:
15

Utolsó látogatás:
Ma 08:10:56

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
13
  9  ★★★★★
  1  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Jó kis kapcsolás,csak én óckodtam mindig ettől az építsük egy panelre a nagyáram mellé a relés időzítést...

zotya1983   2017. február 24. 12:05:57

Hali! Ahogy ígértem itt vannak a fotók! Hibátlanul működik, a múltkor egy felújítás miatti zárlatnál védte meg a 25 cm-es hangszóróm, ma próbaként csak annyit akartam egy ismerősömnek megmutatni mennyire nem hallani hogy be van kapcsolva s ha hozzáérek a bemenethez a brumm hallatszik. No kaptam is érte 2 végtranyó halálát , s enyhe brumm a hangszóróban és süketség! Pfu megusztam a hülyeségem :), mert enyhe 60V+ volt a kimeneten! No mind1, itt vannak a linkek:

http://mkkszfgy.hu/bss/P1150187.JPG
http://mkkszfgy.hu/bss/P1150188.JPG
http://mkkszfgy.hu/bss/P1150189.JPG
http://mkkszfgy.hu/bss/P1150190.JPG
http://mkkszfgy.hu/bss/P1150191.JPG
http://mkkszfgy.hu/bss/P1150192.JPG


Ha vki megtudja rajzolni tegye már fel ide...

msznagyb   2012. december 09. 16:58:14

Hali! Asszem nekem van egy ilyen kapcsolásom, egy régi mono quad 405-ben, megpróbálom lefényképezni, s mindkét oldaláról készített képet ide feltöltöm, s kérem hogy aki hozzáértő, egy nyák-készítő progival készítsen hozzá paneltervet!

msznagyb   2012. november 23. 17:49:21

Valaki tudna egy beültetési rajzot ehez a kapcsoláshoz?

Előre is köszönöm!

Arany666   2012. augusztus 01. 14:02:54

Siasztok vki nemtudna nekm egy ilyet csinálni?? olyan kellene amit a hangszóró elé lehet rakni és 12 voltról megy.

ricsi132(@)-zárójel nem kell-freemail.hu   2010. augusztus 15. 01:46:18

Szerintem is fordítva áll.

KoriKimi   2010. június 21. 21:48:35

egy észrevételem van a t2vel kapcsolatban.az emitter és kollektor szerintem fel van cserélve a rajzon

titok ne írogasson senki:D   2010. február 12. 14:09:49

ahha

40(@)-zárójel nem kell-g?.j   2008. május 20. 15:26:39

Én maradok a legutolsó álláspontomnál, a relék megtáplálását az AC2 utáni egyenirányított feszültségről oldanám meg. Oda be lehetne iktatni a 7812-t, jó ötlet, mert így a relék stabil feszültségről működnek.
Jose

jose7(@)-zárójel nem kell-freemail.hu   2008. február 25. 16:46:02

Helló!
Igazad van, shit, az a váltó egyenirányítás után és stabilizálás után, valóban a szükséges 12V-ot állítja elő. De ugyanakkor azt a váltót figyeli az áramkör, a kikapcsolás gyorsításához, azért, hogy a hálózati kapcsoló bontása után a hangszórók minél rövidebb idő alatt lekapcsolódjanak a végfokról.
Hamarosan felteszek egy jól érthető rajzot, a tévhitek eloszlatása érdekében.

hsandor   2008. február 24. 20:41:54
