Érzékeny mikrofon PC-hez elemek nélkül

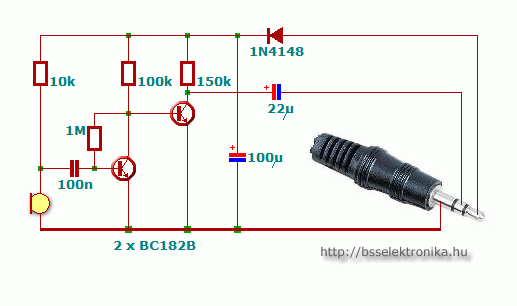

Saját kapcsolás. Cél volt hogy legyen kicsi, egyszerű, de nagyon érzékeny. Nem torzítja a hangot, persze stúdióba kevés lenne, de neten keresztül beszélgetni első osztályú, mivel nem kell kiabálni mint az olcsóbb boltiaknál, ahol csak simán egy kondenzátor mikrofon található. Van az alaplapban erősítés persze, de én kevésnek találtam, ezért építettem ezt a kapcsolást. Nekem 0,5 x 0,8 cm-es kétoldalú nyákon smd formában van, így belefért a jack dugóba. A mikrofont az erősítővel árnyékolt vezetékkel kell összekötni. Az árnyékolás a test, vagyis a kondenzátormikrofon negatív lába. Működése röviden annyi hogy tápfeszültséget az alaplaptól kap egy diódán át egy kondenzátort 0-8 - 1-5 voltra töltve. A többi része egyszerű erősítő olyan értékekkel hogy az erősítése minél nagyobb legyen. Sok sikert annak aki utánépíti.
Nézettség:

Szint:


Szavazat:

Készült:
2011. június 12. 22:58

Vélemény:
19

Szavazat:
10

Mai látogató:
5

Utolsó látogatás:
Ma 13:18:36

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,0
10
  6  ★★★★★
  1  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

LED-es kapcsolások

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Nem tudom mi a problémátok,én vagyok aki a cikket írta,a kapcsolást csinálta.Én a mai napig használom úgy ahogy van...Semmi baj a rajzzal. Egy két alaplapból valóban jön ki tápfeszültség,ezért érdemes felcserélve is kipróbálni a vezetékeket ahogy előttem írta valaki.

lac99999(@)-zárójel nem kell-freemail.hu   2014. május 29. 12:54:23

A Kapcsolás kiseb módositásokal müködik.A két kimenetett föl kell cserélni a diódáét és középre kell a 22M kondiét pedig a dióda hejjére a föld marad.A 2 dik tranzisztor nem kell az első trenzisztor kolegtorára pedig nem 100k elenálás kel hamen kb 5-5,6 k om a bázis ellenálást adig válogatjik mig a tranyó kollegtorán feszültség középet nem mérünk igy müködik a legjobban.Hang kártyától fügöen 3-5 V amit kiadnak kis áromeröségen tehát néhány MA.A tranyónak pedig zaj szegénynek és nagy erösirésü tényezöjü kel hogy legyen.Rengeteget Épitettem belöle igy és mind müködik.

jonconor8(@)-zárójel nem kell-gmail.com   2014. január 30. 03:16:24

Sajnos kellett a dioda mert ha kihagyom nagyon gyorsan felmelegszik a cerka elem és a szemembe durran.De berakva a diodád sajnos így se működik a dolog pedig 10 x átnéztem mindent hogy jó e.Meg hát nem olyan bonyolult.
Valami csak nem jó.Valaki összeraktamár és nála működik ?Mert akkor tuti én nem értek hozzá.

gyurma174   2013. december 09. 23:10:33

Nagyon köszönöm a gyors választ.
Legalább így el merem kezdeni a készítést mert nem voltam magamban biztos mert sose csináltam még ilyet.

gyurma174   2013. december 08. 21:02:39

Szia! A rajz szerintem jó, a diódát akár le is hagyhatod.

manson1989   2013. december 08. 19:46:47

Bocsi a kép lemaradt valamiért.

gyurma174(@)-zárójel nem kell-freemail.hu   2013. december 08. 18:46:22

Sziasztok!
Látom nem nagyon ér rá senki mostanság.
Legalább megpróbálom ezt a rajzot át firkáltam legalább annyit írjatok le hogy jó így az elképzelésem vagy nem.
Köszi

gyurma174(@)-zárójel nem kell-freemail.hu   2013. december 08. 18:43:39

Sziasztok!
És ha én pont úgy szeretném hogy egy másfél voltos elemről működjön akkor azt hogy tudom kivitelezni?
De légyszíves nagyon egyszerűen kéne a leírás mert kezdő vagyok.Köszönöm
Ja és ezt egy diktafonhoz szeretném használni mert nagyon gyenge az egész.

gyurma174(@)-zárójel nem kell-freemail.hu   2013. december 03. 19:13:29

hello! bocs a késői válaszért, igen úgy van ahogy írtad.

lac999(@)-zárójel nem kell-freemail.hu   2012. május 27. 19:39:27

Ha jól értem, akkor a kapcsolás tápfeszültsége 1,5 volt körüli kell, hogy legyen? Ebből a dióda benyel kb. 0,6-ot, a maradék (kb. 0,9V) kerül a kondira, illetve az erősítőre. Így lesz a legtökéletesebb az erősítése, illetve legkisebb a torzítása?

sugarg(@)-zárójel nem kell-vipmail.hu   2011. november 25. 00:55:48
